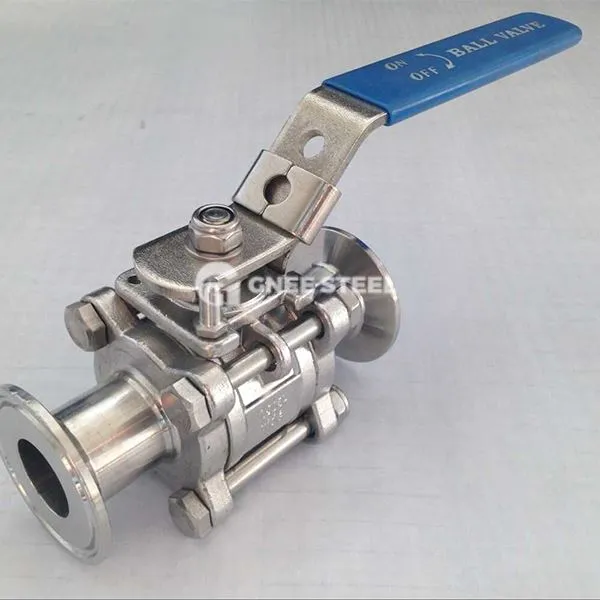

3- pezzoFilettatoDescrizione delle valvole a sfera
La valvola a sfera filettata a tre pezzi è costituita da un corpo della valvola, un coperchio della valvola e un corpo della valvola intermedia. È collegato alla pipeline tramite thread (thread o thread interni). La sfera ruota di 90 gradi attorno allo stelo della valvola per aprire e chiudere il mezzo o regolare la portata. È adatto per condizioni di lavoro con particelle pulite a media e bassa pressione.
La sua struttura centrale include:
Three-Pecece Design: il corpo della valvola è diviso in coperture della valvola sinistra e destra e un corpo della valvola intermedia, che è facile da smontare e mantenere e l'anello di tenuta può essere rapidamente sostituito;
Throded Connection: utilizza thread interni (come dn 15- dn100) o interfacce thread, che sono adatte per scenari di installazione compatti e la superficie di tenuta è fissata direttamente alla tubazione;
Ball e sigillo: la superficie della sfera è lucidata (RA inferiore o uguale a 0. 8μm), ed è abbinata a pTFE o anelli di tenuta in gomma e il livello di perdita raggiunge il livello ANSI VI
3- pezzoFilettatoSpecifica delle valvole a sfera
Complicanza standard:
Spessore della parete del corpo: en 12516-1/2/3
Threadd: BS 21 (BSP)/BSPT/ISO 228-1 G/Din 2999/ISO 7-1 rp
Saldatura di testa: b 16.25
Weld Socket: B 16.11
Materiale del corpo: WCB, CF8, CF8M
Test di pressione: EN 12266 o API598
Specifica:
CONNECCAZIONE FINE: filettata, saldatura del butt, saldatura socket
Pressioni di lavoro: 1/2 "~ 2" 1000 psi 2-1/2 "~ 4" 800 psi
Temperatura: -20 a 180 gradi
Caratteristiche e vantaggi
Vantaggi strutturali:
Resistenza a bassa flusso: design del diametro pieno, resistenza al fluido vicino alla sezione del tubo dritto, adatto per scenari ad alto flusso;
Apertura e chiusura rapida: operazione di rotazione a 90 gradi, supporta il manuale, il pneumatico o l'elettrica, il tempo di risposta inferiore o uguale a 1 secondo.
Parametri delle prestazioni:
Intervallo di pressione: pn1. 0 ~ pn25 (modello di tenuta hard), adatto per condutture di media e alta pressione;
Adattabilità della temperatura: -20 grado ~ 180 gradi (sigillo morbido), la tenuta dura può raggiungere 300 gradi.
Comoda manutenzione:
La struttura a tre pezzi può essere separata e smontata e il sedile della valvola o l'anello di tenuta possono essere sostituiti senza strumenti speciali.
3- pezzoFilettatoValvole a sfera
Punti chiave per la selezione:
Caratteristiche medium : selezionare la sfera in lega di tenuta dura o rivestimento quando contengono particelle e la tenuta morbida è adatta per il fluido pulito;
Standard di connessione: confermare che la specifica del thread (come NPT, BSP) corrisponde alla pipeline per evitare perdite;
Modalità Azionamento: gli scenari di funzionamento ad alta frequenza richiedono attuatori pneumatici (AC220V/380V) o dispositivi elettrici a prova di esplosione.
