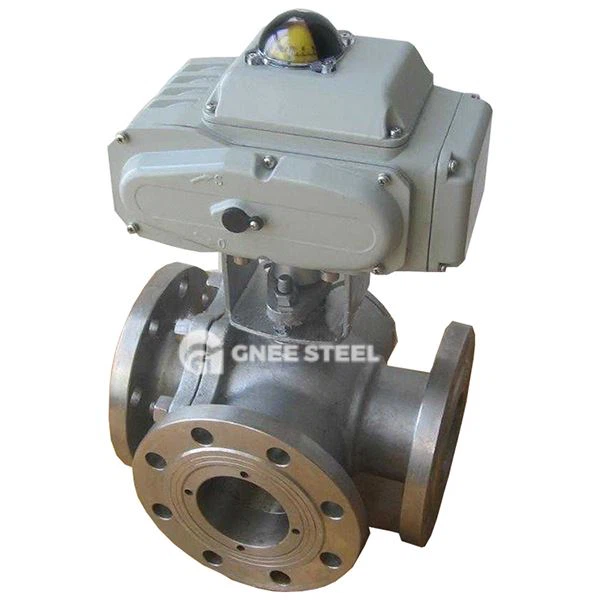

Valvola a sfera elettrica a 3 vie

La valvola a sfera elettrica a tre vie spinge la sfera a ruotare attraverso l'attuatore elettrico per cambiare, deviare o unire la direzione di flusso del mezzo nella tubazione, che è adatta per gli scenari di controllo dell'automazione.

‌Core Components‌:

‌Valve Body and Ball‌:
Viene utilizzato acciaio inossidabile (304/316L) o materiale foderato di fluoro (come F46), che ha una forte resistenza alla corrosione ed è adatto per mezzi acidi e alcali;
La superficie della palla è macinata su RA inferiore o uguale a 0. 4μm, formando una guarnizione di perdite zero con il sedile della valvola PTFE.
‌ meccanismo di guida‌:
L'attuatore elettrico supporta l'input del segnale 4-20 Ma, l'accuratezza del controllo è di ± 1 grado e il tempo di risposta è inferiore o uguale a 3 secondi;
Il motore a prova di esplosione è conforme allo standard EXDⅱBT4 ed è adatto per ambienti infiammabili ed esplosivi.

Tipo di canale di flusso e principio di lavoro
‌ Flow Channel Design‌:

‌L Type‌: collegare due condutture ortogonali per ottenere la commutazione del flusso ad angolo retto (come ingresso → uscita A/B);
‌T type‌: supportare i processi complessi a tre vie di diversione, confluenza o passa-pass e controllo flessibili.
‌Action Process‌:

‌Open‌: ruotare lo stelo della valvola in senso antiorario, la sfera ruota di 90 gradi dopo aver lasciato la sede della valvola e il canale di flusso è completamente aperto;
‌ Close‌: ruotare lo stelo della valvola in senso orario, la sfera e il sedile della valvola sono a forma di cuneo per ottenere una doppia tenuta.

Caratteristiche tecniche e parametri delle prestazioni
‌Pressure resistenza‌: PN convenzionale 16- PN40, il tipo ad alta pressione può raggiungere PN64 (dn400);
‌ Temperatura Range‌:
Tipo di sigillo soft: -10 ~ 150 gradi (ptfe);
Tipo di sigillo hard: -29 ~ 425 gradi (sigillo metallico);
‌ Livello di seta: perdita zero (livello di perdita VI), in linea con gli standard API 608.



Valvola a sfera elettrica a 3 vie



Applicazioni
Processo chimico: commutazione dei terreni a base di acido (come il trasporto alternato di acido solforico concentrato al 98% e alcali liquido);
Sistema energetico: controllo della diversione del vapore ad alta temperatura (pipeline della centrale elettrica);
Alimenti e farmaceutici: confluenza e riempimento del fluido asettico (richiede una connessione a installazione rapida del morsetto).

Punti di selezione e installazione
Suggerimenti di selezione:
Per condizioni di lavoro altamente corrosiva, scegli il corpo della valvola foderato a fluoro (come F46) + sigillo PTFE;
La struttura a quattro posti è stata preferita per l'ambiente ad alta temperatura e ad alta pressione, supportando lo scarico automatico della pressione;
Quando è richiesto il telecomando, selezionare l'attuatore integrato DCS.

Specifiche di installazione:

Installazione orizzontale, riserva di rotazione a 90 gradi per lo stelo della valvola;
Utilizzare la guarnizione della ferita a spirale in metallo per la connessione della flangia e distribuire uniformemente il precarico del bullone;
Dopo il debug, sono necessari 1,5 volte il test di pressione (mantenere la pressione per 10 minuti)
