Valvola a sfera a 4 vie

La valvola a sfera a quattro vie è una valvola che realizza il controllo multi-flusso ruotando la sfera. Può cambiare la direzione del flusso di due media contemporaneamente o realizzare la funzione della diversione e della confluenza, sostituendo il tradizionale sistema di tubazioni complesse che richiede più valvole. La sua struttura centrale include:

‌Valve Body and Ball‌:
Utilizzando l'acciaio inossidabile 304/316L o la lega dura, il design della riduzione del canale di flusso riduce la resistenza al fluido e il valore CV del coefficiente di flusso raggiunge 50 (DN100);
La superficie della sfera è inferiore o uguale a 0. La lucidatura dello specchio da 4μm forma una guarnizione di perdita zero con la sede della valvola PTFE (livello di perdita VI).
‌ meccanismo di guida‌:
Supporta l'ingranaggio manuale del verme, il segnale elettrico (4-20 Ma) o l'unità pneumatica, l'accuratezza del controllo dell'attuatore è di ± 1 grado e il tempo di risposta è inferiore o uguale a 3 secondi;
L'attuatore a prova di esplosione soddisfa lo standard EXDⅱBT4 ed è adatto per ambienti infiammabili ed esplosivi.

Principio di lavoro
‌ Switching del canale flusso‌:
Canale di flusso di tipo ‌L: la sfera ruota di 90 gradi per cambiare la direzione del flusso ortogonale (come l'ingresso → uscita A/B), che è adatto per la commutazione rapida della direzione media;
Canale di flusso di tipo ‌t: supporta la diversione a tre vie/fusione e realizza il controllo di processo complesso attraverso la combinazione di canali a sfera.
‌ meccanismo di seta::
Il tipo di tenuta morbida adotta il sedile della valvola PTFE, che è resistente alla temperatura da -10 a 150 gradi; Il tipo di sigillatura dura è saldato con lega di stellite, che è resistente alla temperatura fino a 425 gradi;
Il design della struttura dell'iniezione del grasso della sede della valvola può iniettare grasso di tenuta per mantenere la tenuta temporanea in caso di emergenza.

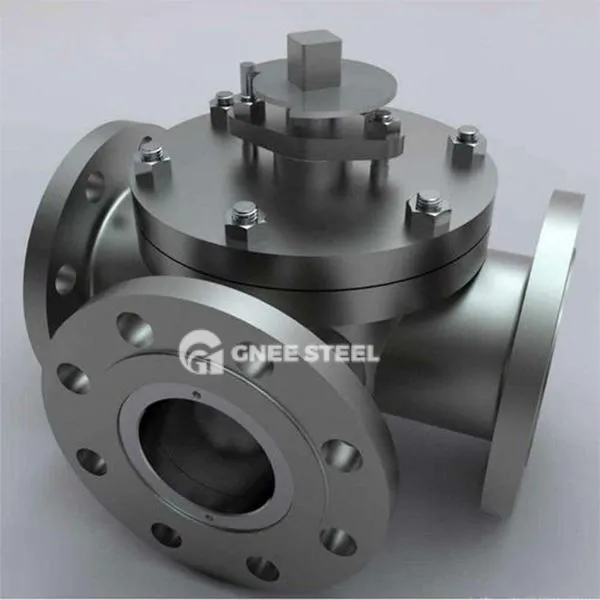

Valvola a sfera a 4 vie



Caratteristiche
‌ Multi-Function Integration‌: sostituisce la tradizionale combinazione di valvole 4-, semplifica il layout della pipeline e riduce il costo di installazione di oltre il 30%;
‌ Risposta di poche: la rotazione a 90 gradi può completare la commutazione della direzione del flusso, il tempo di funzionamento è inferiore o uguale a 3 secondi (tipo elettrico);
‌Long life‌: lo stelo della valvola è forgiato con a182f (1cr13), con una durezza di hb 220-250 e una durata di servizio di oltre 28, 000 tempi di apertura e chiusura;
‌ Adattamento intellentato‌: supporta il protocollo Modbus/Hart e può integrare i sensori di temperatura/pressione per ottenere il controllo a circuito chiuso.
Applicazioni
‌ Energy System‌: commutazione medio del tubo di stoccaggio e trasporto GNL, diversione del vapore della centrale termica;
‌ Processo chimico‌: trasporto alternato a base di acido (come acido solforico concentrato e alcali liquido), distribuzione del terreno multicanale del reattore;
‌ Trattamento delle acque‌: fornitura di acqua municipale in avanti e inversa commutazione, regolamentazione del flusso del sistema idrico circolante industriale;
‌FOOD e Pharmaceutical‌: controllo della confluenza multicanale della linea di fluido asettico, adattato all'interfaccia di installazione rapida sanitaria.
