ASTM A182 Descrizione della valvola a sfera mobile
La valvola a sfera mobile ASTM A182 è una valvola industriale fatta di rinunci in acciaio inossidabile duplex. Il suo core risiede nell'applicazione del materiale ASTM A182 F60 (UNS S32205). Quella che segue è un'analisi dettagliata:
Composizione strutturale
Componenti principali
Corpo e palla della valvola: realizzati con configurazioni ASTM A182 F60 (22% di cromo, 5% di nichel, 3% di molibdeno, 0,17% di azoto), la struttura duplex di ferrite e austenite rappresenta ciascuno del 50%, tenendo conto della resistenza elevata e della corrosione.
Sede della valvola: guarnizione morbida (PTFE o fluororubber) o guarnizione dura metallo (lega di stellite di sovrapposizione), adatto per mezzi corrosivi o fluidi contenenti particelle.
Gambo della valvola: acciaio duplex dello stesso materiale, con struttura a spalla anti-volo (design anti-slip ad alta pressione).
Design di sicurezza
Struttura ignifuga: la guarnizione in metallo ha effetto automaticamente dopo che la guarnizione morbida si brucia.
Dispositivo antistatico: può esportare l'elettricità statica generata dalla rotazione della sfera (necessaria per i media infiammabili).
Sedile della valvola di tenuta a doppia linea: design a basso attrito, riduzione della coppia operativa.
Specifica della valvola a sfera mobile ASTM A182
| Parametro | Specifiche generali | Expansion |
|---|---|---|
| Calibro | DN15 - DN150(1/2"–6") | Può essere personalizzato fino a DN300 (12 ") |
| Livello di pressione | Classe 150 - Classe 900 | Disegni speciali fino alla classe 2500 |
| Connessione | Flangia (ANSI B16.5), thread (NPT), saldatura | - |
| Intervallo di temperatura | -29 grado in +260 gradi | Limite di sigillo duro fino a 550 gradi |

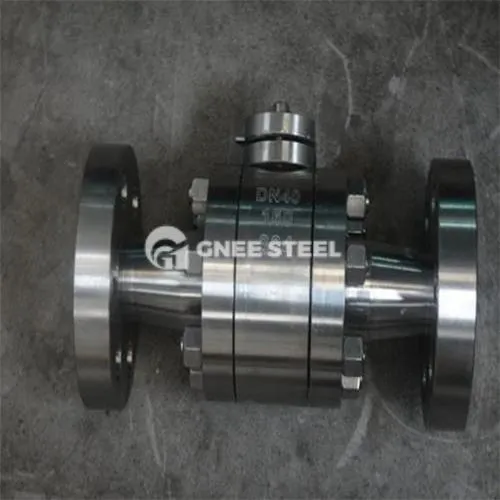

ASTM A182 Valvola a sfera mobile
Vantaggi
Super Resistenza di corrosione: alto contenuto di cromo-molibdeno e rafforzamento dell'azoto, pre-valore di 35, migliore resistenza alla corrosione di corrosione ionica/stress di cloruro rispetto all'acciaio inossidabile austenitico.
Erosione e resistenza all'usura: l'acciaio duplex ha un'elevata durezza (HRC maggiore o uguale a 30) e può resistere all'impatto del fluido ad alta velocità contenente fango e sabbia.
Sigillatura bidirezionale -refrigerabile: la pressione media spinge la sfera mobile per premere il sedile della valvola di uscita e il livello di perdita raggiunge il livello ISO 5208.
Low Resistenza al flusso e risparmio energetico: design a bore intero, la resistenza al fluido è vicina a quella di un tubo dritto.
High Safety: il design antincendio e anti-statico ha superato la certificazione API 607/6FA.
Applicazioni
Estreme corrosive ambiente
Olio greggio contenente zolfo nelle raffinerie, forte acido (acido cloridrico, acido solforico) nel trasporto nelle piante chimiche.
Sistema di desalinizzazione dell'acqua di mare, ambiente ad alta spruzzatura salina delle piattaforme offshore.
Media impura di alta pressione
Fluido contenente la sabbia nelle condutture del campo di petrolio e gas, controllo della sospensione chimica del carbone.
Cutoff di liquami di gesso nel sistema di desolfurizzazione della pianta elettrica.
Scenari sensibili alla sicurezza
Lo stoccaggio e il trasporto a bassa temperatura a bassa temperatura (richiede un trattamento profondo dei materiali).
Mezzi infiammabili ed esplosivi (come gas naturale, propano).
