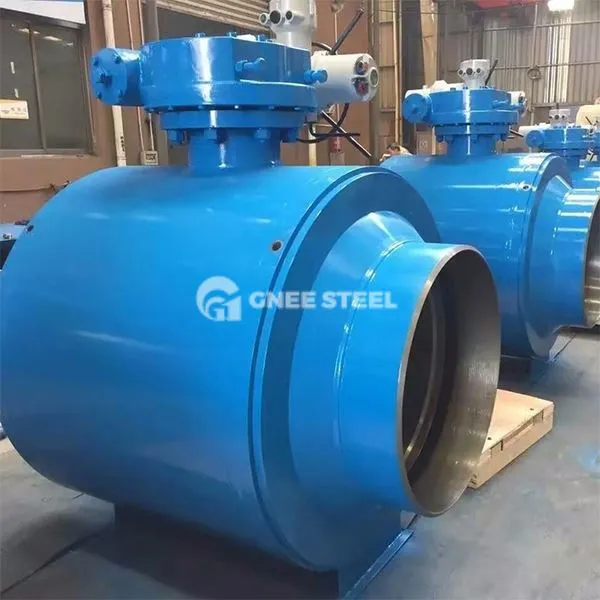

Valvola a sfera completamente saldata

La valvola a sfera completamente saldata è una valvola ad alte prestazioni con tutte le parti collegate dalla saldatura, il suo corpo adotta una struttura saldata integrale, nessuna filo o flange esposte, eliminando il rischio di perdite esterne e la sua funzione centrale è quella di controllare l'apertura e la chiusura dei fluidi e della regolamentazione della tubazione.

Componenti strutturali

• Corpo della valvola: saldata da tubi di acciaio nel suo insieme per garantire l'integrità strutturale e la tenuta.
• Ball: i componenti di apertura e chiusura del nucleo, la superficie della lucidatura dello specchio per ridurre l'attrito.
• Sede della valvola: di solito anello di tenuta composita in metallo e polimero (come PTFE), con molla per migliorare l'adattabilità della tenuta.
• STEM: design a doppio o-ring, collegando il driver alla palla, ruotando di 90 gradi per aprire e chiudere durante il funzionamento.
• Componenti ausiliari: limitatori, guarnizioni, componenti a molla, dispositivi antiastatici, ecc.

Materiali comunemente usati

• Codice valvola: acciaio al carbonio (ST37, A 106- b), acciaio inossidabile (304/316).
• Sfera: acciaio inossidabile 304/316, parte del nichel di superficie per migliorare la resistenza alla corrosione.
• Sede della valvola: matrice metallica intarsiata PTFE, RTFE, nylon e altri materiali di tenuta polimerica.
• Stelo e cuscinetto della valvola: materiale in lega + rivestimento PTFE, con abilità auto-lubrificante.

• Diametro nominale: coprendo il diametro piccolo e medio a condotte di grande diametro, comunemente dn 50- dn1200.
• Pressione nominale: fino a 42 MPa, adattarsi all'ambiente ad alta pressione.
• Collegamento: struttura integrale, senza flangia o interfaccia filettata.
• Temperatura applicabile: -196 grado -+550 grado (a seconda del materiale di tenuta).
• Modalità di guida: manuale, elettrico, pneumatico, idraulico, supporto di automazione remota.

Vantaggi delle prestazioni

• Progettazione non di discorso: la struttura saldata integrale elimina i punti di dispersione esterni, adatti a supporti infiammabili ed esplosivi.
• Sigillatura affidabile: la sede della valvola composita in metallo e polimero può adattarsi alle variazioni di pressione e temperatura, mantenendo una tenuta a lungo termine.
• Resistenza alla corrosione e all'usura: sfera in acciaio inossidabile e sedile della valvola in carburo per prolungare la durata di servizio, adattarsi ai media contenenti particelle.
• Funzionamento flessibile: apertura e chiusura di rotazione a 90 gradi, bassa coppia, supporto per la risposta rapida e il controllo dell'automazione.
• Sicurezza antincendio: la guarnizione della grafite e la struttura della tenuta in metallo nell'incendio possono ancora mantenere la tenuta.

Industrie applicative

• Industria energetica: petrolio, gas di gas naturale a lungo distanza e installazioni della testa, progetti di gassificazione/liquefazione del carbone.
• Industria chimica: controllo dei trasporti di forti media corrosivi (come acido, alcali).
• Protezione municipale e ambientale: rete di tubi di riscaldamento, sistema di trattamento delle acque reflue.
• Potenza e metallurgia: pipeline a vapore ad alta temperatura, trasmissione di gas industriale.
