Valvole a sfera in acciaio inossidabile ad alta pressione Descrizione
La valvola a sfera in acciaio inossidabile ad alta pressione è una valvola in acciaio inossidabile e progettata per condizioni di lavoro ad alta pressione. Può tagliare il mezzo o controllare la portata ruotando la sfera di 90 gradi. L'intervallo di pressione è di solito 16-500 MPA. Le sue funzioni di base includono:
CUTOFF/REGOLAZIONE: il design a bore può bloccare completamente il fluido o regolare la portata, che è adatta per condutture ad alta pressione come il petrolio e le industrie chimiche;
Controllo Multi-direzione: la struttura a tre vie (tipo T/L-Type) supporta la diversione media, la confluenza o la commutazione della direzione del flusso.
Struttura centrale e parametri tecnici
Corpo e materiale della valvola
Materiale del corpo della valvola: principalmente 304, 316, acciaio inossidabile 316L, con forte resistenza alla corrosione; L'acciaio duplex (2205/2507) o la lega Hastelloy possono essere selezionati per condizioni di lavoro estreme, con una resistenza alla pressione di 500 MPA.
Metodo di conflitto: connessione flangia o filettata, diametro dn 15-300 mm, in linea con gli standard GB/T9113 o ASME B16.5. Sealing System
Soft SEAL: PTFE o PPL Valve Seat, Resistenza alla temperatura -196 grado ~ 180 gradi, perdita zero (livello di perdita ANSI VI);
HARD SEAL: rivestimento in stellite 6, resistenza alla temperatura di 450 gradi /resistenza alla pressione 25 MPA, adatto a vapore, acido forte e altri media.
Drive Mode
Manual: impugnatura in lega di zinco o azionamento della turbina, coppia operativa inferiore o uguale a 50n · m;
Pneumatic/elettric: velocità di risposta inferiore o uguale a 0. 05 secondi, supporta il controllo remoto e l'integrazione dell'automazione.
Specifica delle valvole a sfera in acciaio inossidabile ad alta pressione
| Parametro | Intervallo di indicatori | Standard applicabili |
|---|---|---|
| Resportare il livello di tensione | 16-500 MPA | API 6D/GB1223758 |
| Temperatura di lavoro | -196 grado ~ 550 gradi | ANSI B16.3478 |
| Capacità di flusso | Valore CV maggiore o uguale a 210 (DN50 Full Bour) | ISO 520815 |
| Service Life | Maggiore o uguale a 100, 000 cicli di apertura e chiusura | API 59868 |

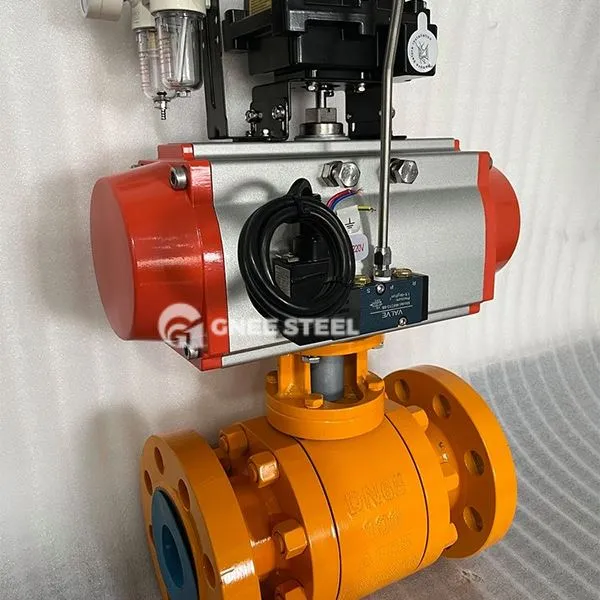

valvole a sfera in acciaio inossidabile ad alta pressione
Applicazioni
Petroleum e gas naturale:
Cut-off di testa di petrolio e gas ad alta pressione (come Q41f -160 P valvola), resistente alla corrosione solfuro;
Processo chimico:
Controllo di diversione di acido acido forte (come corpo a valvola 316L + sigillo duro), resistenza alla pressione 25 MPA;
Energy e potere:
Regolazione del tubatura a vapore supercritico (corpo della valvola in acciaio duplex), resistenza alla temperatura di 550 gradi /resistenza alla pressione 42 MPA;
aerospaziale:
Sistema di rilascio di ossigeno idrogeno/liquido liquido, resistenza a bassa temperatura -196.
Punti di selezione e manutenzione
Base di selezione:
Media Matching: 316L è preferito per l'ambiente ionico di cloruro e la lega di monel è utilizzata per il mezzo di acido idrofluorico;
Adattamento della pressione: scene ultra-ad alta pressione (maggiore o uguale a 100 MPa) richiedono un corpo a valvola forgiato integrale.
Installazione e manutenzione:
I bulloni della flangia devono essere serrati in diagonale, con una forza di pre-stretta inferiore o uguale a 200n · m per prevenire la deformazione;
Controllare regolarmente l'usura della superficie di tenuta ed è consigliabile eseguire un test di perdita sulla valvola di tenuta dura ogni 5, 000 aperture e chiusure.
