Descrizione della valvola a sfera di trunnion ad alta pressione
La valvola a sfera di trunnion ad alta pressione è una valvola industriale progettata per condizioni di lavoro ad altissima pressione . raggiunge il taglio stabile attraverso la struttura a sfera fissata da trunnion . la sua caratteristica di resistenza alla pressione maggiore o uguale alla classe 600 (sopra 10mpa), che è idoneo a ambienti severi come petroli e chimico {{7}
Standard di produzione
Design Specifications: API 6d -2014 (struttura della valvola della pipeline) 58 + asme b16 . 34 (grado di temperatura pressione); Requisiti del Materiale: il corpo della valvola deve essere conforme all'ASTM A105 (acciaio forgiato) o al WCB A216 (acciaio fuso) e lo stelo della valvola per le condizioni di lavoro contenenti zolfo deve passare la certificazione di resistenza allo zolfo NACE MR0175.
Requisiti di test
Test di factory:
Responsabile del guscio: 1,5 volte test di pressione dell'acqua di pressione nominale (maggiore o uguale a 10 minuti di mantenimento della pressione);
Prestazioni di tenuta: 1,1 volte test di gas inerte di pressione, tasso di perdita inferiore o uguale a ISO 5208 Classe A (perdita zero);
Verifica ignifuga: incendio a 650 gradi per 30 minuti per mantenere la sigillatura (API 607) .
Verifica delle prestazioni:
Apertura differenziale di pressione a piena pressione e di chiusura della vita maggiore o uguale a 5000 cicli (API 6D);
Applicabilità della temperatura ultra-bassa: -196 grado di sigillazione dell'ambiente di azoto liquido (condizioni di lavoro a freddo profondo) .
Specifica della valvola a sfera di trunnion ad alta pressione
|
articolo |
Valvola a sfera di trunnion ad alta pressione |
|
Garanzia |
1 anni |
|
Tipo |
Valvole a sfera |
|
Supporto personalizzato |
OEM, ODM, OBM, reingegnerizzazione del software |
|
Luogo di origine |
Henan, Cina |
|
Marchio |
Gnee |
|
Numero modello |
Q641F/H-16C/25C/64C |
|
Applicazione |
Generale |
|
Temperatura dei media |
Alta temperatura, bassa temperatura, temperatura media, temperatura normale |
|
Energia |
Idraulico |
|
Media |
Acqua, vapore, olio . |
|
Dimensione della porta |
Dn 15- dn300 |
|
Struttura |
PALLA |

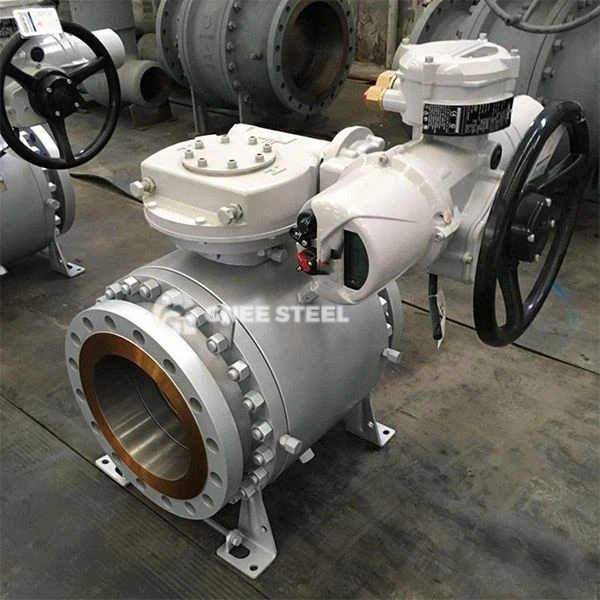

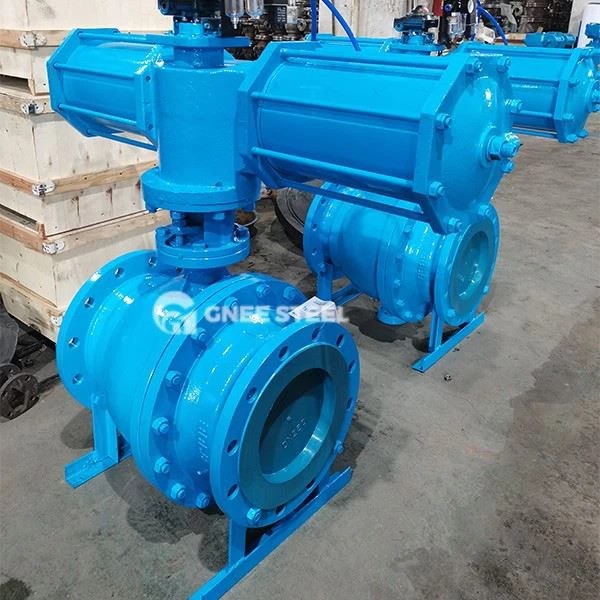

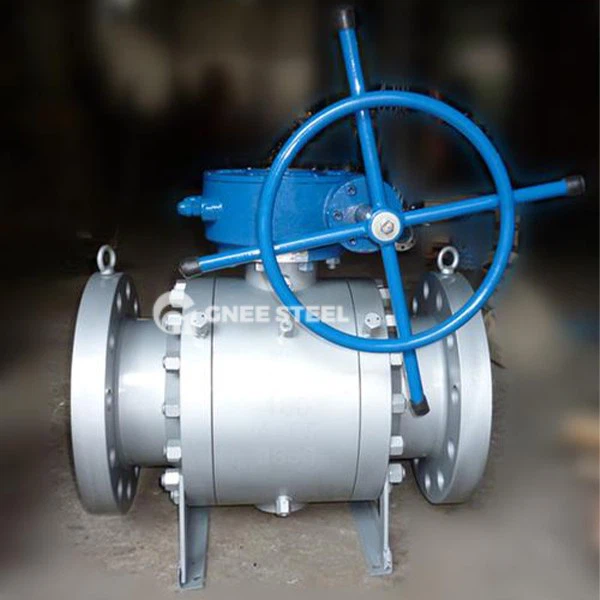

Valvola a sfera di trunnion ad alta pressione
Vantaggi
Ultra-High Pressure Stability: il trunnion compensa la spinta del fluido e la durata della durata delle condizioni di lavoro di classe 2500 è aumentata del 40%;
Adattabilità ad ambienti estremi: sigillatura affidabile da -196 grado profondo a 550 gradi alta temperatura;
Costi di manutenzione bassa: sedili della valvola modulare supportano la sostituzione online senza rimozione della valvola;
Conformance di sicurezza: ha superato più certificazioni come API 607 Fire Protection e NACE Sulphur Resistance .
Applicazioni
Energia a pressione ultra-alta: tubatura della frattura del gas di scisto (classe 2500), stazione di compressione del gas naturale;
Industria a freddo profonda: idrogeno liquido (-196 grado), conservazione e trasporto di gas naturale liquefatto;
Industria chimica altamente corrosiva: mezzo acido (incluso H₂S), conduttura di sale fuso ad alta temperatura;
Equipaggiamento nucleare: controllo del refrigerante dell'isola nucleare (vapore ad alta temperatura ad alta temperatura) .
