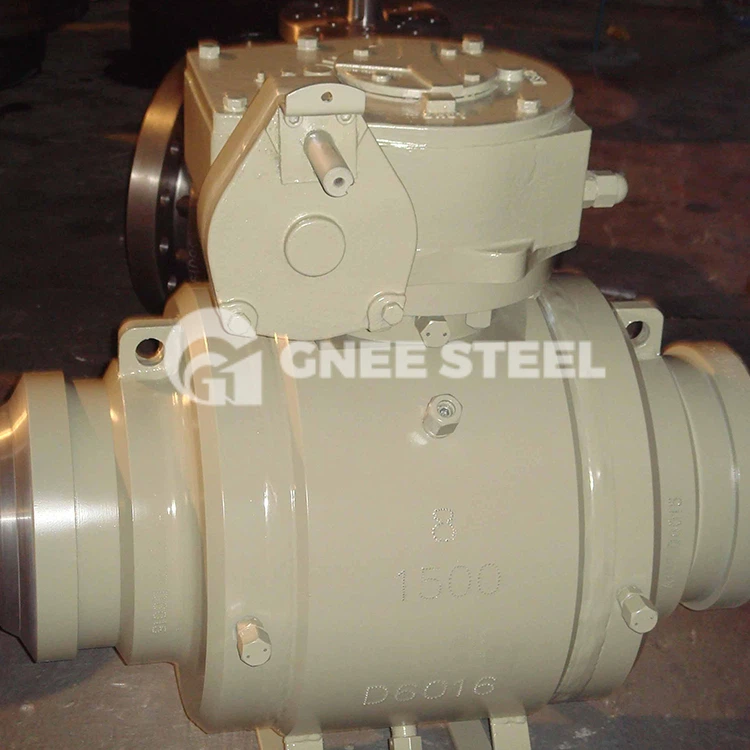

Valvola a sfera montata

Le valvole a sfera con articolazione sono strumenti importanti per il controllo del flusso di liquidi, gas, vapore o olio nelle tubazioni. Il dispositivo presenta un design a quarto di giro in cui la sfera può piegarsi di 90 gradi per bloccare o consentire il flusso del fluido. Per controllare il ciclo di avvio-arresto del flusso, queste valvole presentano un design a disco sferico rotante al centro.

Passaggio totale o passaggio ridotto

Ingresso superiore e laterale

Sedili morbidi e in metallo

Sedili ad effetto pistone singolo o doppio

Collegamento a flangia, mozzo o saldato di testa

Acciaio al carbonio standard, acciaio inossidabile o materiali altamente legati.

Design con valvola di isolamento singola e valvola di scarico a doppio blocco

Superato il test antincendio ISO10497

Le valvole a sfera trunnion sono semplicemente valvole rotanti a 90 gradi. Ciò significa che per aprire o chiudere la valvola, l'attuatore deve essere inclinato di un angolo di 90-gradi. Quando l'attuatore gira, la sfera ruota, consentendo il libero flusso del fluido mentre il foro è rivolto verso il tubo. Con un ulteriore giro della maniglia, la sfera si sposta in modo che il suo foro si allontani dal tubo, interrompendo il flusso.

Ad esempio, è necessario controllare il flusso di olio attraverso un componente critico del processo. Per eseguire questa operazione, installare una valvola a sfera a tre pezzi, divisa o a mezzo foro. È necessario ruotare l'attuatore della valvola di 90 gradi in una direzione per avviare il flusso dell'olio (solitamente in senso orario).

La sfera è fissata allo stelo della valvola ed è associata all'attuatore. La sfera si muove anche mentre lo stelo ruota, quindi un lato del foro del cuscinetto incontra il tubo. A causa della limitazione del flusso dell'olio tramite la valvola a semiforo, la pressione del flusso dell'olio viene ridotta.

Ruotare nuovamente l'attuatore per interrompere il flusso, spostando contemporaneamente la sfera e lo stelo. Il foro della pallina ora è lontano dal tubo e il flusso è impedito. La pressione a monte spinge la sede della valvola più vicino alla sfera, creando una tenuta ermetica.

A causa del design caricato a molla, anche una pressione moderata forza la sede di una valvola a sfera montata su perno contro la sfera. Il flusso dell'olio viene interrotto da questa guarnizione chiusa, che impedisce anche la penetrazione dell'olio nei componenti interni della valvola.

Le valvole a sfera trunnion sono utilizzate nei sistemi ad alta e bassa pressione. Nell'impostazione ad alta pressione, il perno assorbe qualsiasi pressione aggiuntiva sulla sede e sulla sfera, consentendo alla valvola di mantenere la sua coppia. In condizioni di bassa pressione, la sede caricata a molla della valvola si sposta verso la sfera per creare una tenuta ermetica.
