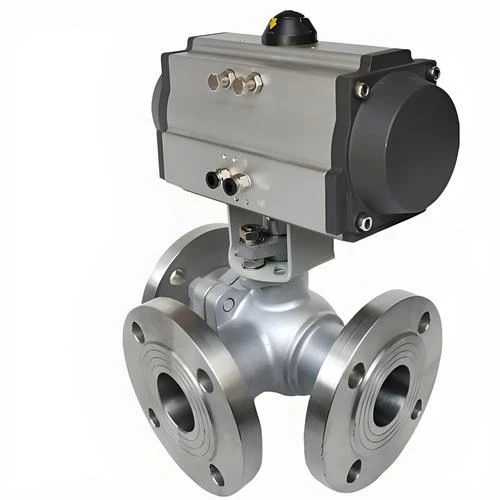

Descrizione dei prodotti
La valvola a sfera flangiata pneumatica a tre-vie è una valvola a sfera rotativa a tre-canali utilizzata per la deviazione dei fluidi, la fusione e la commutazione della direzione del flusso. Ciascuno dei tubi può essere utilizzato come ingresso o uscita. È disponibile in due tipi: valvola a sfera pneumatica a tre vie di tipo L-e valvola a sfera pneumatica a tre vie di tipo T-, per soddisfare i diversi requisiti del processo operativo. La valvola a sfera pneumatica a tre vie di tipo L-intercetta due dei tre tubi, mentre la valvola a sfera pneumatica a tre vie di tipo T-unisce o divide i tre tubi collegati. Se abbinata a un posizionatore elettrico della valvola, la valvola pneumatica a sfera flangiata a tre-vie può essere controllata immettendo un segnale CC da 4~20 mA e un'alimentazione d'aria da 0,4~0,7 MPa per regolare parametri quali pressione, portata, temperatura e livello del liquido. Può anche essere dotato di interruttore di fine corsa, elettrovalvola, valvola di riduzione della pressione e alimentazione d'aria da 0,4-0,7 MPa per ottenere il funzionamento on/off e inviare due coppie di segnali di contatto passivi per indicare l'apertura e la chiusura della valvola. È ampiamente utilizzato nell'industria chimica, petrolifera, tessile, energetica, alimentare e farmaceutica, della refrigerazione, dell'aviazione, aerospaziale e della carta.
Specifiche dei prodotti
| Articolo | Parametri |
|---|---|
| Diametro nominale | DN15~200mm |
| Metodo di connessione | Flangia |
| Configurazione del cilindro | Serie AT, serie GT e serie di attuatori importati |
| Tipo di cilindro | Doppio-effetto, Semplice-effetto (ritorno a molla) |
| Metodo di controllo | Inversione, deviazione |
| Pressione nominale | 16, 25bar (Specificare al momento dell'ordine per requisiti di pressione più elevati) |
| Pressione di alimentazione dell'aria | Doppio-effetto: 4~8 bar; Singolo-effetto: 5~8 bar |
| Temperatura media | W1: -40~180 gradi; W2: -40~300 gradi; W3: -30~425 gradi; W4: -40~425 gradi |
| Temperatura ambiente | Tipo standard: -20~80 gradi |
| Materiale del corpo valvola | Acciaio al carbonio (C), Acciaio inossidabile (P4, P6) |
| Materiale sigillante | Politetrafluoroetilene (F), para-fenilene (PPL), tenuta metallica dura (H), carburo cementato (Y) |

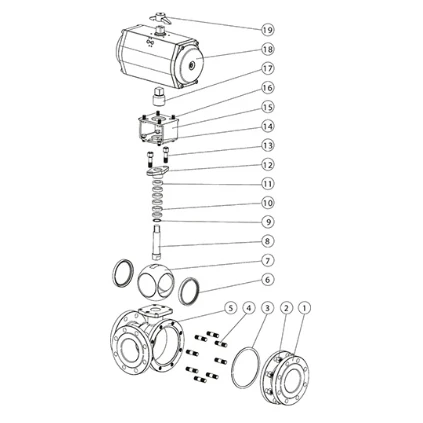

Materiali dei componenti principali
| Numero di serie | Nome della parte | Materiale (C) | Materiale (P4) | Materiale (P6) |
|---|---|---|---|---|
| 1 | Corpo valvola destro | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | Noce | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 3 | Guarnizione | Guarnizione composita in metallo PTFE/grafite | ||
| 4 | Bullone | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 5 | Corpo valvola | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | Sede della valvola | Guarnizione dura in PTFE/nylon/parafenilene/metallo | ||
| 7 | Palla | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | Stelo della valvola | 1Gr13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | Guarnizione | PTFE | PTFE | PTFE |
| 10 | Imballaggio | PTFE/Grafite flessibile | ||
| 11 | Boccola | Cuscinetto composito in PTFE | ||
| 12 | Ghiandola | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | Bullone | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 14 | Bullone | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 15 | Staffa di collegamento | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 16 | Bullone | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 17 | Manicotto di collegamento | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 18 | Dispositivo pneumatico | Lega di alluminio estruso | ||
| 19 | Indicatore di posizione | Plastica | Plastica | Plastica |
Applicazioni
Industria chimica: controllo della direzione del flusso e deviazione di soluzioni acide e alcaline e solventi organici.
Industria petrolifera e del gas: regolamentazione della distribuzione e della miscelazione dei fluidi negli oleodotti e nei gasdotti.
Industria energetica: controllo del flusso e della pressione del vapore per garantire un funzionamento stabile del generatore.
Industria alimentare e delle bevande: ottenere un controllo preciso dei fluidi nel trasporto delle materie prime e nella lavorazione dei prodotti (nel rispetto degli standard igienici).
Trattamento ambientale delle acque: controllo delle condotte nei processi di commutazione e purificazione delle acque reflue.
Ingegneria marina e navale: regolazione del flusso e della pressione dei sistemi di carburante e di raffreddamento.
