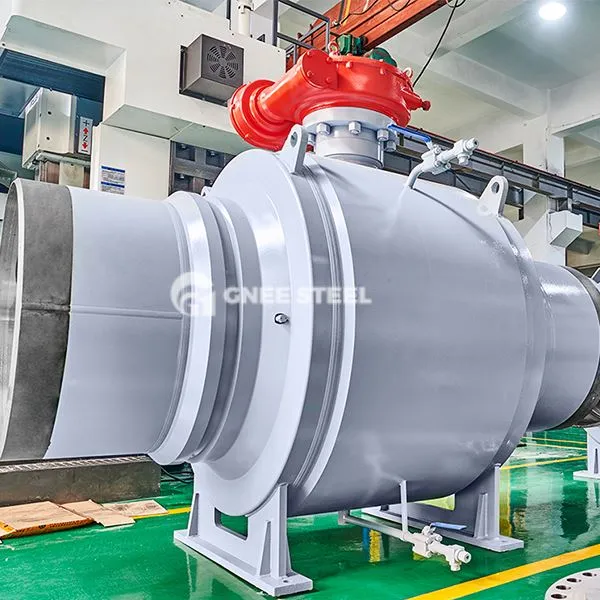

Valvole a sfera sottomarina

Le valvole a sfera sottosea sono valvole speciali progettate per i sistemi di trasmissione di petrolio e gas profondi, distribuiti principalmente in collettori di tubazioni sottomarine, terminali di tubazioni sottomarini e tubazioni di trasmissione di petrolio e gas, con una profondità di lavoro fino a 3, 000 metri. Le sue funzioni di base includono:

Cut-off dei media sotto alta pressione (10-100 MPA)
Gestito a distanza tramite robot ROV (robot subacqueo) o idraulico
Resistente alla corrosione dell'acqua di mare e all'impatto dei sedimenti sottomarini.

Componenti strutturali
1. Struttura principale
Corpo valvola: acciaio inossidabile super duplex (UNS S32750) o fusione di nichel-alluminio-bronzo, spessore della parete aumentata del 30% -50% rispetto alle valvole di terra.
Balla: design a foro completo, superficie spruzzata con carburo di tungsteno o strato in lega a base di nichel, durezza superficiale di HRC60 o superiore.
2. Sistema di tenuta
Sigillo principale: SPE (effetto a pistone singolo) + dpe (doppio effetto pistone) sigillo combinato, sigillando la pressione specifica di 140-180 n/mm².
Sigillo ausiliario: anello di tenuta PTFE a forma di labbra + Struttura di compensazione della molla in metallo, compensazione fino a 5 mm.
3. Dispositivo di protezione
Sistema di rilievo a pressione: dispositivo di soccorso automatico per sovrapressione nella camera di mezzo, con la pressione di rilievo impostata a 1,3 volte della pressione di lavoro.
Design anticorrosivo: lo stelo della valvola è realizzato in lega 625 e la parte filettata è realizzata in struttura anti-semi trapezoidale.



valvole a sfera sottomarina



Vantaggi
Adattabilità ambientale estrema
Funzionamento continuo per 30 anni a 4 gradi in ambiente di acqua di mare e resistenza alla concentrazione di cl fino a 19, 000 ppm.
Affidabilità operativa
Tempo di risposta del sistema di azionamento idraulico<3 seconds, torque output range 2000-15000N-m.
Design sicuro e ridondante
Con meccanismo di protezione da guasto a doppio sigillo, velocità di perdita inferiore o uguale a 0. 01ppm (standard ISO 5208).
