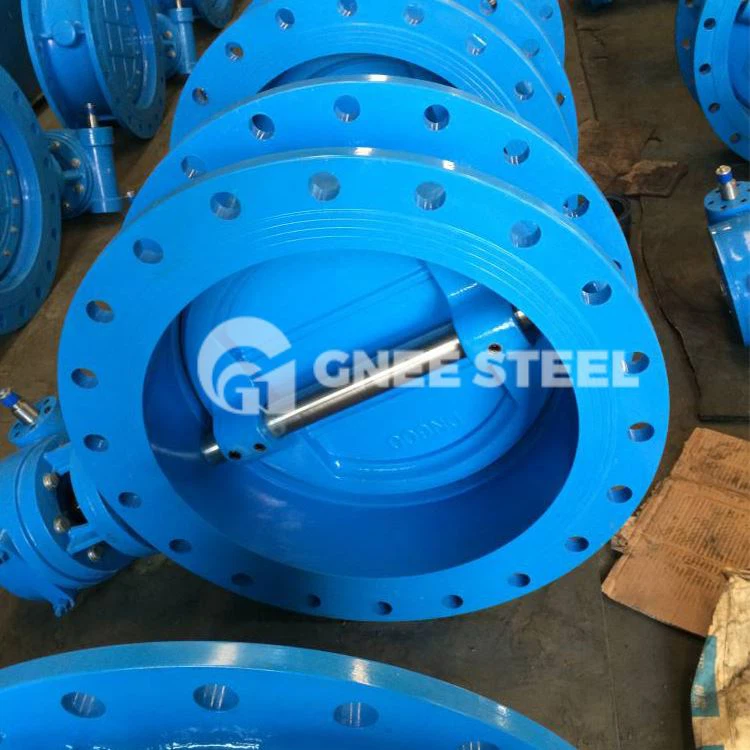

Le valvole a farfalla flangiate ad alte prestazioni sono particolarmente adatte per valvole di grande diametro. Trovano largo impiego nel campo della regolazione di grandi diametri. Quando la valvola a farfalla del tipo a flangia è completamente aperta, la resistenza al flusso è ridotta. Quando l'angolo di apertura della piastra a farfalla è compreso tra circa 15-70 gradi, la valvola a farfalla flangiata può controllare la portata media in modo molto sensibile. Inoltre, poiché la piastra a farfalla della valvola a farfalla flangiata ha proprietà di pulizia durante la rotazione, questo tipo di valvola può essere utilizzata in tubazioni con mezzi particellari sospesi. A seconda della forza della sigillatura può essere utilizzato anche per polveri. e pipeline multimediali granulari.
| Standard | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiali | Acciaio al carbonio, Acciaio inossidabile, Bronzo all'alluminio, Monel, Hastelloy, Titanio, Duplex, Super Duplex e altri speciali |
| Valutazioni della pressione | Da ANSI 150# a ANSI 1500# |
| Intervalli di dimensioni | Da 2" a 140"- 50mm a 3500mm (dimensioni maggiori su richiesta) |
| Termina le connessioni | RF, RTJ |
| anelli di seduta opzionali | RPTFE resiliente; INCONEL con sede metallica (ignifugo su richiesta) |
| Attuazioni | Manuale, pneumatico, elettrico, idraulico (contrappeso) ed elettroidraulico |
Valvole ad alte prestazioni
- Caratteristiche
Design a chiusura stretta.
Il materiale del corpo valvola monopezzo è acciaio fuso o acciaio inossidabile con eccellente resistenza alla corrosione.
Stelo monopezzo ad alta resistenza in A564 Gr. 630/PH 17-4.
Base di montaggio ISO 5211 con albero quadrato da 2"-12". Le connessioni con chiavetta da 14"-24" consentono il montaggio diretto di attuatori manuali (leva e ingranaggio), pneumatici ed elettrici.
Configurazione a doppio offset, design del disco ad angolo conico. Flusso massimo, resistenza minima, garantendo un Cv elevato.
Le sedi delle valvole sono disponibili in morbida gomma nitrilica (PTFE/RTFE), EPDM, VITON o sedi delle valvole ignifughe in metallo (A240 Tp 304/316). Sia i sedili morbidi che quelli in metallo sono intercambiabili.
La flangia premistoppa impedisce una distribuzione non uniforme del carico che potrebbe danneggiare la tenuta.
Il design del fermo corsa interno impedisce un movimento eccessivo del disco, riducendo al minimo possibili danni alla sede della valvola.
Gli anelli antiestrusione sono disponibili con finiture superficiali da 125 a 200 AARH e sono compatibili con design di guarnizioni standard e a spirale. Il diametro esterno è incorporato nella superficie di tenuta della guarnizione per evitare perdite esterne.
La robusta maniglia e la 10-piastra con tacca di posizione posizionano il disco su arresti angolari precisi.
