Valvola a farfalla meccanica

La valvola a farfalla meccanica è un tipo di valvola che controlla la rotazione della piastra di farfalla attraverso un dispositivo di trasmissione meccanica (come una maniglia o un ingranaggio a vite senza fine) per ottenere l'apertura e la chiusura o la regolazione del flusso del flusso. La sua caratteristica principale è che si basa sul funzionamento del meccanismo di trasmissione manuale o meccanico, che è diverso dai metodi di trasmissione automatica come elettrico e pneumatico.

Struttura e classificazione centrale

Metodo di trasmissione meccanica

Funzionamento manuale: dotato di un meccanismo di trasmissione della maniglia o del worm, adatto a condutture a bassa pressione, di piccolo diametro (come le valvole a farfalla filettate SMS sanitarie);

Dispositivo di collegamento meccanico: amplifica la coppia operativa attraverso un set di ingranaggi o una leva, adatta per le valvole di media diametro di DN50 e superiore.
‌ Tipi strutturali titipici‌

‌ Tipo centrosimmetrico‌: lo stelo della valvola e la piastra di farfalla sono allineati, la struttura è semplice ma le prestazioni di tenuta sono deboli e viene utilizzata principalmente in condizioni di lavoro non critiche a bassa pressione; ‌ Designccentric‌: le strutture eccentriche e doppie eccentriche singole e doppie possono ridurre l'apertura e la chiusura ed estendere la vita delle guarnizioni (come il doppio design eccentrico comunemente usato nelle valvole a farfalla in acciaio inossidabile sanitario); ‌ Sigillo duro metallico‌: vengono utilizzate coppie di sigillanti in lega in acciaio inossidabile o rivestimento, che possono resistere a temperature elevate (inferiori o uguali a 450 gradi) e erosione granulare e sono adatte per scenari di sigillatura bidirezionale.

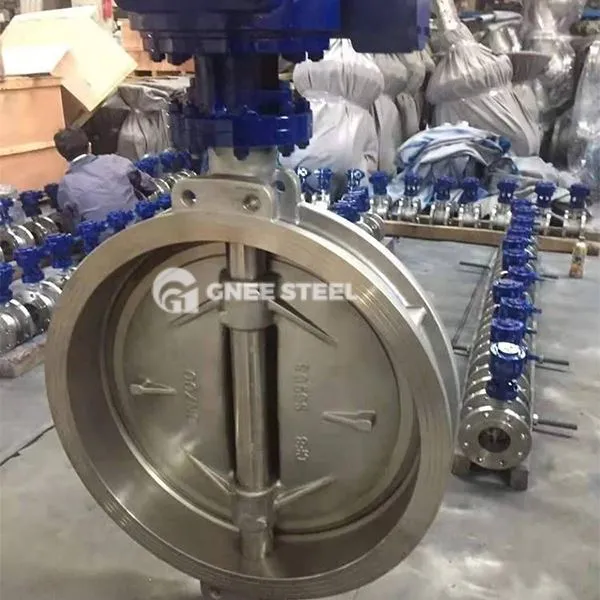

valvola a farfalla meccanica



Scenari di prestazioni e applicazioni ‌
‌Core Vantages ‌
‌ Affidabilità alta ‌: semplice struttura meccanica, bassa velocità di fallimento, adatta a frequenti condizioni di apertura e chiusura o di intercettazione di emergenza; ‌

Manutenzione conveniente ‌: non è necessaria alcuna potenza esterna o fonte di gas e il costo dello smontaggio e della manutenzione è basso (come la struttura montata più alta supporta la manutenzione in situ); ‌

Buona economia ‌: rispetto alle valvole elettriche\/pneumatiche, i costi di approvvigionamento e manutenzione sono significativamente ridotti. ‌

Aree di applicazione tipiche ‌
‌ Industria del cibo e farmaceutica ‌: Le valvole a farfalla filettate SMS sanitarie vengono utilizzate per i gasdotti e le condutture farmaceutiche per soddisfare i requisiti della pulizia non angolare non morto; ‌

Controllo dei fluidi industriali ‌: Le valvole a farfalla di sigillatura in metallo bidirezionale sono adatte per condutture contenenti fanghi di particelle e mezzi corrosivi (come il trasporto di materie prime chimiche); ‌

Ingegneria municipale ‌: Le valvole a farfalla della flangia manuale vengono utilizzate nei sistemi di acqua antincendio e negli impianti di trattamento delle acque reflue per adattarsi all'impatto del martello ad alta pressione.
