Descrizione della valvola a farfalla in polvere
La valvola a farfalla in polvere è una valvola appositamente utilizzata nel sistema di trasporto di materiale granulare e materiale granulare. Si realizza il controllo di apertura e chiusura della tubazione ruotando la piastra della valvola. Ha le caratteristiche di una buona tenuta, resistenza all'usura e leggero. È ampiamente utilizzato in silos, trasporto pneumatico, industria chimica e trasformazione alimentare.
Parametri core e caratteristiche strutturali
Design di base:
Materiale del corpo della valvola: lega di alluminio fuso (leggero) o acciaio inossidabile 304/316L (resistente alla corrosione), la piastra della valvola rotante adotta materiali resistenti all'usura del polimero (come NBR, PTFE).
Forma di tenuta: guarnizione morbida (materiale di gomma o polimero), adatto ai requisiti di prevenzione delle perdite di particelle di polvere.
Modalità di guida: manuale, pneumatico (attuatore CP101/CP126) o elettrico, a supporto di apertura e chiusura rapida.
Specifica della valvola a farfalla in polvere
| Elementi Parametro |
Fosd -05 | Fosd -10 | Fosd -16 | Fosd -30 | Fosd -60 | Fosd -125 | Fosd -250 | Fosd -400 |
| Coppia di uscita | 50nm | 100 nm | 160nm | 300 nm | 600nm | 1250nm | 2500 nm | 4000nm |
| Tempo di viaggio valutato | 20S | 15S/30S | 30S/60S | 100S | 100S | 100S | ||
| Angolo di rotazione | 0 grado -90 | 0 grado -90 | 0 grado -90 | 0 grado -90 | 0 grado -90 | 0 grado -90 | 0 grado -90 | 0 grado -90 |
| Corrente di lavoro | 0.25A | 0.48A | 0.68A | 0.8A | 1.2A | 2A | 2A | 2.7A |
| Potere di partenza | 0.25A | 0.48A | 0.72A | 0.86A | 1.38A | 2.3A | 2.3A | 3A |
| Potenza motoria | 10W/F | 25W/F | 30W/F | 40W/F | 90W/F | 100W/F | 120W/F | 140W/F |
| Peso | 3 kg | 5 kg | 5,5 kg | 8 kg | 8,5 kg | 15 kg | 15,5 kg | 16 kg |
| Energia | AV220V, AC24V, AC110V, AV220, AC380, DC24V (Scegli Opzioni) | |||||||
| Resistenza all'isolamento | 100 m/500vdc | |||||||
| Resistenza alla pressione | 1500 VAC, un minuto | |||||||
| Protezione innovante | IP65/IP67 | |||||||
| Angolo di installazione | 360 gradi qualsiasi angolo | |||||||
| Interperazione elettrica | Un CNCO G1/2, una porta di collegamento del cavo di alimentazione, una porta di collegamento del filo del segnale | |||||||
| Umidità ambientale | -30 grado a +60 | |||||||

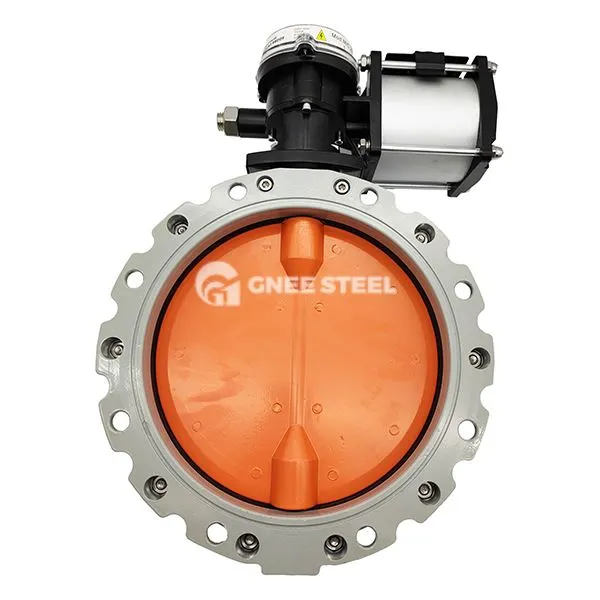

Valvola a farfalla in polvere
Applicazioni
Manifestazione del materiale in polvere:
Scaricamento nella parte inferiore di silos e bidoni, usando gravità per intercettare i materiali.
Vieta per trasporto a vite o tubatura di trasporto pneumatico per prevenire il riflusso del materiale.
Campo industriale:
Sistema di miscelazione in polvere di cemento e chimica, resistente ai mezzi abrasivi.
Le condizioni di lavoro per alimenti (come il latte in polvere e l'amido) usano il corpo della valvola in acciaio inossidabile sanitario e la connessione a installazione rapida.
Specifiche di selezione e installazione
Punti di selezione:
Quando contengono terreni di particelle altamente abrasivi, si preferisce la struttura della piastra della valvola polimerica di valvola inclinata per ridurre gli inceppamenti e l'usura.
Il sistema di trasporto pneumatico deve essere abbinato a un attuatore pneumatico (pressione {{0}}. 4 ~ 0.6 MPa) per garantire una risposta rapida.
Requisiti di installazione:
L'installazione orizzontale richiede che l'asse di rotazione della piastra della valvola sia perpendicolare alla direzione di gravità per evitare l'accumulo di materiale e il guasto della tenuta.
Flange Connection utilizza guarnizioni con ferite a spirale in metallo o cuscinetti in silicone per soddisfare i requisiti di sigillatura di diversi supporti.
