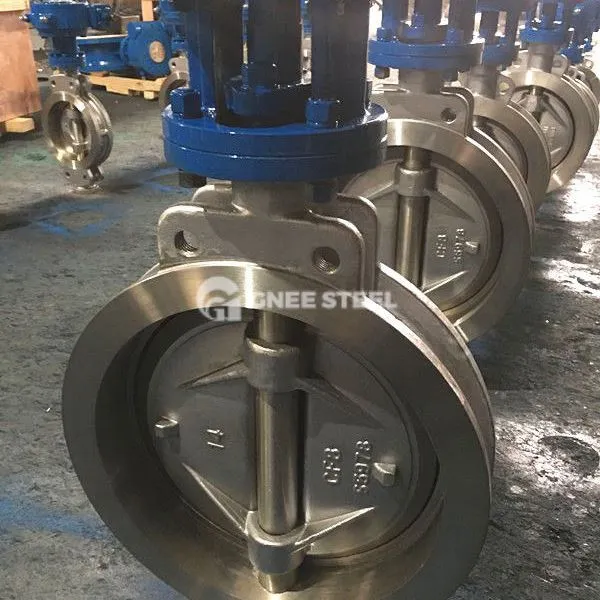

Butterfly wafer singola eccentrica

La singola valvola a farfalla Wafer eccentrica è una valvola che guida la piastra di farfalla a ruotare ruotando lo stelo della valvola per ottenere il terreno di tubazioni on-off o di flusso. La sua caratteristica centrale è che l'asse dello stelo della valvola si discosta dal centro della piastra di farfalla, formando una singola struttura eccentrica, che disperde efficacemente la sollecitazione di estrusione tra la piastra di farfalla e il sedile della valvola.

Strutturale

‌Valve Body‌: design cilindrico, lunghezza assiale corta, piastra a farfalla integrata, per lo più in acciaio inossidabile, acciaio al carbonio, ecc.
‌ Butterfly Plate e stelo valvola‌: la piastra a farfalla è a forma di disco, fissamente collegata allo stelo della valvola e lo stelo della valvola è impostato eccentricamente per ottimizzare la guarnizione‌.
Struttura di sigillazione‌:
L'anello di tenuta può essere impostato sulla piastra di farfalla (materiale morbido come politetrafluoroetilene) e la tenuta si ottiene attraverso la deformazione elastica‌;

Oppure un sedile della valvola a sezione a forma di Z è progettata sul corpo della valvola, basandosi sulla pressione media per aiutare la tenuta.
‌ Connessione Wafer‌: la valvola viene bloccata direttamente tra le flange del tubo da bulloni e la struttura è compatta‌.

Specifiche e dimensioni ‌

• Diametro nominale (DN): l'intervallo comune è DN50 ~ DN1200;
• Livello di pressione (PN): di solito PN6 ~ PN25;
• ‌ Temperatura applicabile: il tipo di tenuta morbida è generalmente -20 gradi ~ 150 e il tipo di tenuta in metallo può adattarsi a temperature più elevate‌.

Caratteristiche

‌ Vantaggi strutturali‌

Dimensioni ridotte, peso leggero, facile da installare e mantenere‌;
Facile da utilizzare, è necessaria solo una rotazione di 90 gradi per aprire/chiudere completamente.
‌ Caratteristiche delle prestazioni‌
‌ GEGNO BUOD‌: attraverso la sede della valvola elastica o la tenuta ausiliaria a media pressione, può adattarsi a varie condizioni di lavoro‌;
‌Low Resistenza del flusso‌: la relazione lineare tra l'apertura della piastra farfalla e la portata è buona e le prestazioni di regolazione sono eccellenti‌;
‌Durabilità‌: il doppio design eccentrico riduce i graffi tra la piastra di farfalla e il sedile della valvola e prolunga la vita di servizio‌.


Limitazioni‌

La singola struttura eccentrica ha ancora alcuni graffi durante il processo di commutazione. Gli scenari applicabili sono simili a quelli della valvola concentrica di farfalla. Sono necessari tipi eccentrici doppi/tripli per alta temperatura e alta pressione.



Farfalla Gnee Single Eccentric Wafer



Applicazione

Pipeline industriali: controllo dei fluidi in petrolchimica, energia elettrica, metallurgia e altri campi;
Sistemi di costruzione: regolazione del mezzo di acqua/gas nell'approvvigionamento idrico e nel drenaggio, HVAC;
Protezione ambientale e trattamento delle acque: controllo del flusso negli impianti di trattamento delle acque reflue e nelle stazioni di pompaggio;
Cibo e medicina: il design sanitario è adatto per un trasporto medio pulito.

Qual è la differenza tra la valvola a farfalla di wafer singola eccentrica e la doppia valvola a farfalla wafer eccentrica?

1. Differenze strutturali

Design eccentrico

Eccentricità singola: solo l'asse dello stelo della valvola si discosta dal centro della piastra di farfalla, in modo che le estremità superiori e inferiori della piastra di farfalla e la superficie di contatto della sede della valvola disperdono la pressione, ma non può eliminare completamente l'attrito durante il processo di commutazione.

Doppia eccentricità: sulla base della singola eccentricità, l'asse dello stelo della valvola si discosta dal centro del corpo della valvola (formando due distanze eccentriche) e la piastra di farfalla può staccarsi rapidamente dalla sede della valvola dopo l'apertura, riducendo significativamente l'attrito.

Struttura di tenuta

Eccentricità singola: guarnizioni morbide (come gomma, politetrafluoroetilene) sono per lo più utilizzate e la deformazione elastica è invocata per ottenere la tenuta.

Doppia eccentricità: è compatibile con guarnizioni morbide o guarnizioni in metallo (come acciaio inossidabile, carburo), quest'ultimo dei quali è resistente alle alte temperature e ha una vita più lunga.

2. Confronto delle prestazioni

3. Scenari di applicazione
Valvola a farfalla a wafer singola: adatto a bassa pressione, temperatura normale e condizioni medi pulite, come il trattamento dell'acqua, l'approvvigionamento idrico e il drenaggio, il sistema HVAC.
Valvola di farfalla a doppia eccentrica Wafer: adatti a scenari industriali con particelle ad alta temperatura, alta pressione o mezzo contenenti, come industrie petrolchimiche, elettriche e industrie metallurgiche.
4. Raccomandazioni di selezione
Dai la priorità al singolo eccentrico: quando il costo è sensibile, il mezzo non è corrosivo e le condizioni di lavoro sono stabili.
Dai la priorità al doppio eccentrico: è necessario adattarsi a gravi condizioni di lavoro come apertura e chiusura frequenti, alta temperatura e alta pressione o lunga durata.
