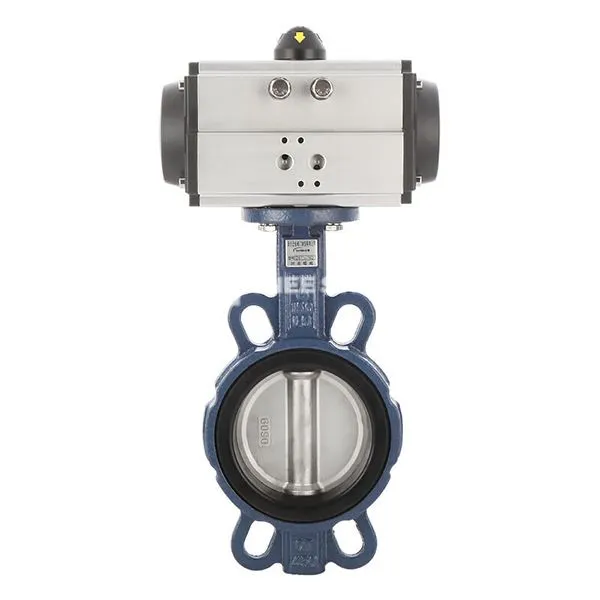

Valvola a farfalla wafer con attuatore pneumatico

La valvola a farfalla di wafer con attuatore pneumatico è una valvola che può essere aperta e chiusa rapidamente ruotando il disco della valvola a guida dall'aria compressa. È adatto per sistemi di condutture con spazio limitato e funzionamento ad alta frequenza. È ampiamente utilizzato nel controllo del flusso e nell'isolamento nei campi di chimica, energia, cibo, ecc.

Struttura centrale e principio di lavoro

Forma del corpo e della connessione della valvola:
Design del wafer: il corpo della valvola è bloccato tra le flange del tubo da bulloni, con una struttura compatta e un salvataggio di spazio di installazione.
Piatto e tenuta della valvola: la piastra a farfalla adotta una struttura a forma di disco e il materiale di tenuta può essere in gomma nitrile (NBR), fluorobber (FKM) o sigillo duro in metallo per soddisfare le esigenze dei diversi supporti.

Attuatore pneumatico:
Attuari a doppio azione/a singolo azione: gli attuatori a doppio azione si basano sull'unità di fonte d'aria bidirezionale e gli attuatori ad azione singola sono dotati di funzione di ripristino a molla (chiuse automaticamente quando l'aria è persa).
‌ Modalità Drive‌: trasmissione per il rack per ingranaggi (in serie) o Scotch Fork (Serie AW), coppia di uscita fino a ‌10 ~ 5000 N · M‌, adatto per DN15 ~ DN1200 Caliber‌.
‌
Principio di lavoro‌:
La sorgente d'aria ({0}}. 4 ~ 0.6 MPa) cambia la direzione attraverso la valvola del solenoide, spinge il pistone dell'attuatore a muoversi e guida la piastra di farfalla a ruotare ‌90 gradi ‌ per raggiungere l'apertura completa o la chiusura completa‌..
‌ Meccanismo di seta: sigillo elastico della linea centrale (tenuta a morbida) o guarnizione metallica a tre eccentrici, livello di perdita inferiore o uguale a 10 ppm‌



Valvola a farfalla wafer con attuatore pneumatico



Applicazioni

• Automazione industriale:

Disconnessione rapida delle condutture di consegna del materiale nei reattori chimici.

Regolazione del flusso di vapore nelle reti termiche, resistendo ad alta temperatura e alta pressione.

• Sistemi puliti e igienici:

Controllo medio asettico delle linee di riempimento degli alimenti e delle bevande (usando corpi valvole in acciaio inossidabile lucidato a specchio).
Isolamento a prova di perdite di solventi ed emulsioni nelle apparecchiature farmaceutiche.

• Protezione ambientale ed energia:

PILINE DI GAS DI SEGNI DI SCUOSCI IN SISTEMI DI DESOLFURIZZAZIONE DEL GAS DI FUO, CON PROGETTAZIONE DELLA TERZA HARD resistente all'usura.
Disconnessione di emergenza dei punti vendita del serbatoio LNG, supportando le condizioni a bassa temperatura (-196 grado).
