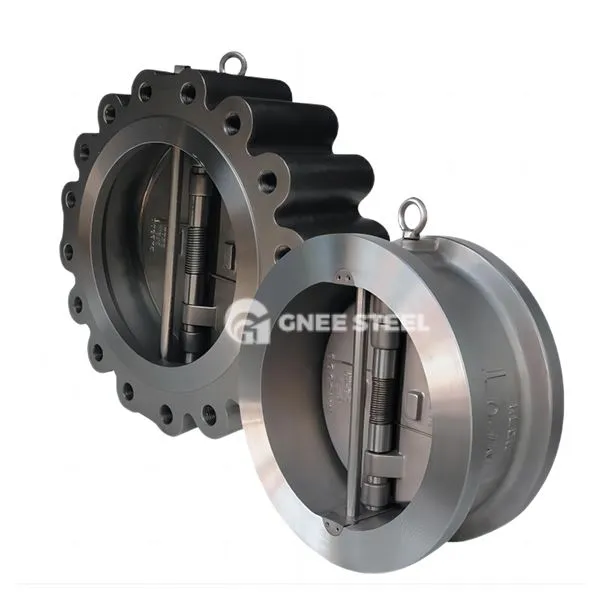

Valvola di ritegno a doppio disco

La valvola di ritegno a doppio flap è una valvola che controlla il flusso a senso unico del supporto attraverso una struttura a doppio flap. È progettato per ridurre lo shock idraulico ed è adatto a sistemi di gasdotti di grandi e medie diametro.

Caratteristiche strutturali core

Design a doppio flap: due dischi a forma di disco simmetrici ruotano attorno al perno nella sede della valvola. Il disco si chiude rapidamente durante il flusso inverso (tempo di chiusura inferiore o uguale a 0. 3 secondi) per ridurre l'effetto del martello dell'acqua;

Layout compatto: la struttura di connessione di tipo morsetto rende la sua lunghezza solo 1/4 ~ 1/8 della tradizionale valvola di controllo della flangia e il peso è ridotto del 30%~ 50%, che è adatto per scenari limitati allo spazio;

Forma di tenuta: la superficie del disco può essere saldata con lega dura o coperta con rivestimento PTFE e il livello di perdita raggiunge la classe VI ANSI.


Size: 2 "- 32"
Materiale: ghisa, ferro duttile, WCB, CF8, CF8M, CF3, CF3M ecc.
Design & Manufacture Std.: API594, ASME B16.34, API 6D, JISB 2074- Jisb2084, BS1868
Flange Connection asme b16.5, asme b16.47, jisb 2212- jisb2214, din 2543-2550
Faccia a faccia std.: Asmeb16.10, API 6D, JISB2002, Din3202, EN558
Standard di prova: API598, API 6D JISB2003



Valvola di ritegno a doppio disco



Specifiche di selezione e installazione
‌ Punti chiave per la selezione‌
‌ Matching materiale‌: per supporti corrosivi, utilizzare il corpo della valvola in acciaio inossidabile 316L + disco valvola rivestito PTFE; Per condotte a vapore ad alta temperatura (meno o uguali a 425 gradi), utilizzare l'acciaio Chrome-Molybdenum; Adattamento della pressione‌: per i sistemi a bassa pressione (inferiore o uguale a 1,6 MPA), utilizzare prima il tipo di wafer; Per ambienti ad alta pressione (maggiore o uguale a 6,4 MPa), utilizzare corpi di valvola rinforzati connessi alla flangia.
‌ Requisiti di installazione‌

Solo per l'installazione orizzontale della tubazione, il corpo della valvola deve essere contrassegnato con una freccia di flusso per garantire che sia coerente con la direzione del flusso del mezzo;
Le valvole di grande diametro (DN maggiori o uguali a 300) richiedono frame di supporto indipendenti per evitare la deflessione del disco della valvola causata dalla sollecitazione del gasdotto.
