Il disco della valvola della valvola di ritegno a disco inclinabile a flangia è un disco inclinato a forma di farfalla montato sull'albero della valvola. La sede della valvola è un tipo speciale di tenuta rigida in metallo elastico flottante, che assicura che la sede della valvola possa regolare automaticamente la sua posizione con il disco della valvola. La superficie di tenuta della sede della valvola fa parte di un cono inclinato e la linea di tenuta formata tra la sede della valvola e il disco della valvola è approssimativamente una curva ellittica. L'angolo tra il piano di questa curva e la linea centrale del canale di flusso della valvola è di 60 gradi. L'asse lungo della linea di tenuta approssimativamente ellittica forma un angolo eccentrico con l'asse del cono, il che significa che l'asse del cono in cui si trova la superficie di tenuta della sede della valvola e la linea centrale del canale di flusso del corpo valvola formano un secondo angolo eccentrico di 15 gradi ~20 gradi. Anche l'asse dell'asse di rotazione del disco della valvola è allineato di conseguenza.
specifiche della valvola di ritegno a disco basculante
Specifica dei parametri principali
Progettazione e produzione: API594,API 6D,JB/TB8937;
Faccia a faccia e da un'estremità all'altra: API594, API6D, DIN3202, JB/T8937;
Valutazione pressione-temperatura: ASME B16.34, DIN2410, GB/T9124, HG20625, SH3406, JB/T74;
Ispezione e test: API598,JB/T9092;
Flangia per tubi: JB/T74~90, JB/T9112-9124, HG20592~20635, SH3406, ASME B16.5, DIN2543~2548, GB/T13402, API605, ASME B16.47.
Gamma di prodotti
Materiale del corpo: acciaio al carbonio, acciaio inossidabile, acciaio legato, bronzo
Diametro nominale: 2"~24"(DN50~DN600)
Connessione finale: RF,RTJ,BW
Campo di pressione: Classe 150~ 2500 (PN16~PN150)
Temperatura di lavoro: -196ºC~+560ºC

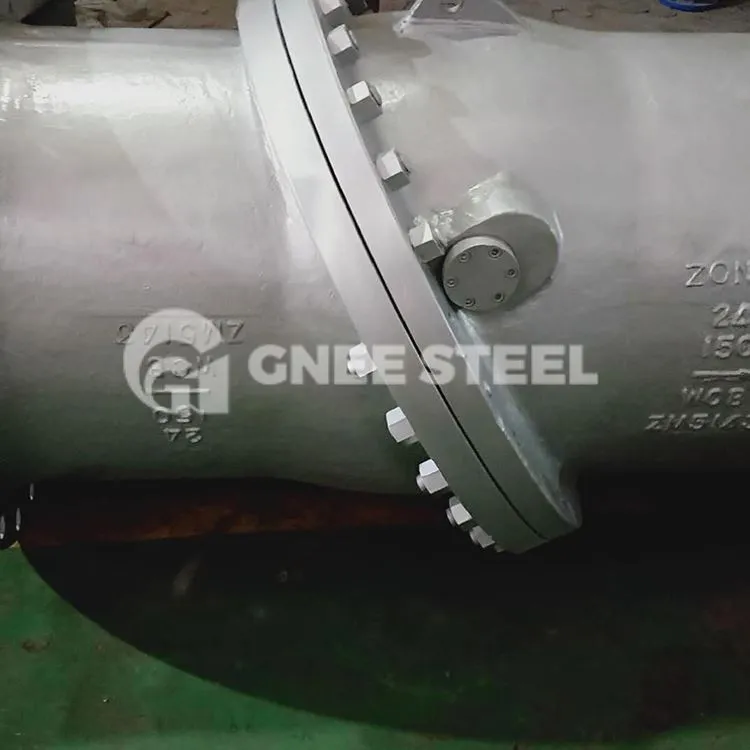

Valvole di ritegno a disco basculante flangiate
FAQ
1. Qual è il vostro MOQ?
Il nostro MOQ è solitamente di 1 pz.
2. Quali sono i tempi di consegna?
I nostri tempi di consegna sono di circa 25-30 giorni.
3. Quali sono le vostre condizioni di pagamento?
Accettiamo T/T, L/C al 100%, Western Union e così via.
4. Potreste fornire campioni gratuiti?
Solitamente offriamo campioni gratuiti, ma le spese di spedizione sono a carico del cliente.
