Valvola di controllo della tenuta a pressione

La valvola di controllo della tenuta di pressione è una valvola che migliora le prestazioni di tenuta attraverso la pressione del mezzo. È adatto a condizioni di alta pressione, alta temperatura e media corrosivi ed è ampiamente utilizzato in campi petrolchimici, di potenza e in altri campi. Il suo design centrale utilizza la pressione media per spingere l'elemento di tenuta per adattarsi a stretto contatto con la sede della valvola per ottenere un effetto di tenuta dinamico.

Struttura del nucleo e meccanismo di sigillatura

Componenti chiave:

Copertura della valvola autosufficienti: adotta una struttura di tenuta auto-stretta in metallo. Maggiore è la pressione, più significativo è l'effetto di tenuta.

Disco della valvola di oscillazione: è aperto e chiuso da un meccanismo di bilanciere. La superficie di tenuta può essere saldata con leghe a base di cobalto o intarsiata con materiali come il politetrafluoroetilene (PTFE).

Anello di tenuta elastica: alcuni modelli sono dotati di imballaggio ridondante o soffietto per migliorare l'affidabilità della tenuta.

Principio di sigillatura:
Quando scorre nella direzione in avanti, la pressione media spinge il disco della valvola a contattare attentamente con la sede della valvola per formare una tenuta auto-rinomata.

Quando scorre nella direzione inversa, il disco della valvola si chiude rapidamente sotto l'azione della gravità o della molla per prevenire il riflusso.

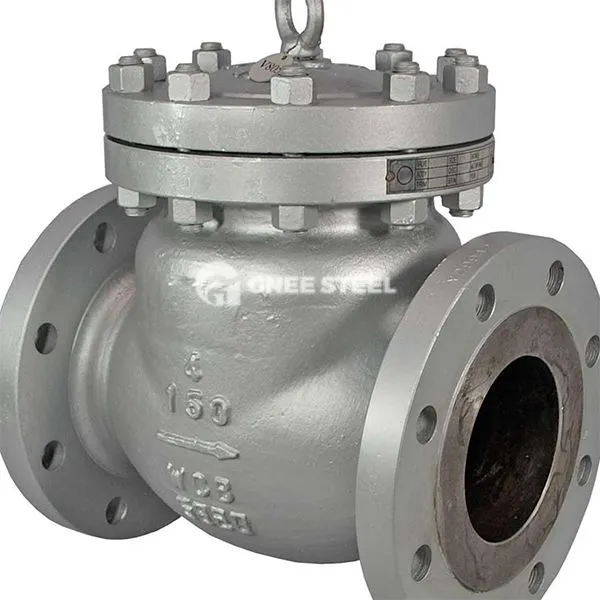

Valvola di controllo della tenuta a pressione



Vantaggi‌

• Adattabilità ad alta pressione‌:

Può resistere alla pressione fino alla classe 2500 (circa 42 MPa), adatto a oleodotti a lunga distanza e condotte di gas e unità di raffinazione.

La struttura autosufficienti funziona meglio ad alta pressione e non richiede una pressione esterna continua.

• Resistenza ad alta temperatura e corrosione‌:

Il corpo della valvola è realizzato in acciaio fuso, acciaio inossidabile o acciaio in lega e l'intervallo di temperatura applicabile è -196 grado ~ +550 gradi.

La superficie di tenuta può essere realizzata in carburo cementato (come stellite) o PTFE, che può resistere alla corrosione acida e alcalino.

• Lunga vita e bassa manutenzione‌:

Il bilanciere a disco valvole è progettato con un dispositivo limite per prevenire l'apertura eccessiva e il guasto della tenuta.

Il soffietto o l'anello di tenuta in metallo riducono l'usura di imballaggio e estende il ciclo di manutenzione a 3 volte quello delle valvole ordinarie.

Applicazioni

• Industria petrolchimica‌: protezione del riflusso di prodotti petroliferi ad alta temperatura (inferiore o uguale a 425 gradi) e condutture di ammoniaca liquida nelle unità di raffinazione del petrolio.
• Sistema di alimentazione‌: controllo a senso unico ad alta pressione delle condotte a vapore della caldaia e dei sistemi di acqua di raffreddamento dell'energia nucleare.
• Farmaceutici e alimenti: sigilli anti-contaminazione sanitari per condutture fluide sterili.
