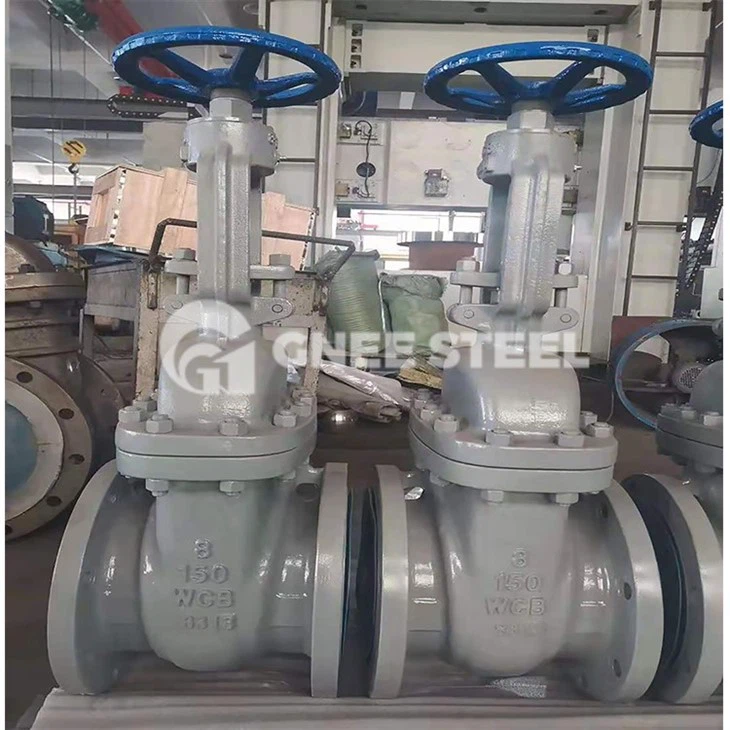

Valvola a saracinesca API 600

La valvola (famen) è un componente di controllo in un sistema di trasporto di fluidi. Ha le funzioni di interruzione, regolazione, deviazione, prevenzione del flusso inverso, stabilizzazione della pressione, deviazione del flusso o limitazione della pressione di troppopieno.

Le valvole a saracinesca API 600 sono valvole a saracinesca in acciaio con cofani imbullonati per l'industria petrolifera e del gas. Le valvole a saracinesca API 600 utilizzano saracinesche metalliche per aprire o chiudere i percorsi del flusso nei processi. Utilizzano un cuneo flessibile o solido situato nella parte inferiore del corpo della valvola per fornire una tenuta per il cuneo.

Trim universale: stelo in 13Cr, cuneo frontale in CA 15 o 13Cr e sede frontale in lega di CoCr API Trim 8 per applicazioni fino a 850 gradi F (454 gradi).

La superficie della sede è in lega CoCr con riporto duro, rettificata e lappata fino ad ottenere una finitura a specchio.

Cunei flessibili con contatto stelo-cuneo centrale basso, disponibili in CA15 solido (13Cr) o con riporto duro in lega 13Cr, SS 316, Monel o CoCr. I cunei sono rettificati e fresati per ottenere una finitura a specchio e guidati saldamente per evitare trascinamenti e danni alla sede.

Sono disponibili anche cunei CF8M con rivestimento duro in lega CoCr.

Lo stelo non rotante presenta filettature Acme di precisione e finitura lucida. Doppio Acme per un funzionamento più veloce.

Il collegamento tra il corpo valvola e il coperchio è lavorato con precisione.

Il corpo valvola e il coperchio sono realizzati con lavorazione meccanica di precisione.

Il coperchio monopezzo consente un migliore allineamento e un numero ridotto di parti per i gradi da 150 a 16 pollici (DN 400).

Flangia:

Grado ASME: 150–300: 1⁄16" convesso

Grado ASME: 600–1500: ¼" convesso

Finitura superficiale: tutte le valvole sono 125–250 AARH.

Il dado dello stelo rotante è in ghisa sferoidale austenitica Gr. D-2C è riproducibile online (come mostrato nell'immagine).

Quando si utilizza un volantino, il cuscinetto reggispinta viene fornito come segue:

ASME Classe 150–300: NPS 10–12 (DN 250–300), 1 cuscinetto (superiore)

NPS 14 (DN 350) e superiore, due cuscinetti

Classe ASME 600–1500: NPS 6 (DN 150) e superiore.

Le valvole a saracinesca API 600 sono azionate tramite volantino o automatizzate. Le valvole a saracinesca API 600 funzionano inserendo una saracinesca o una saracinesca nel percorso del flusso di un fluido tramite un'asta filettata. Lo stelo della valvola collega il volantino e la saracinesca. Quando si gira il volantino in senso antiorario, il movimento verticale dello stelo della valvola provoca l'apertura della saracinesca. Al contrario, ruotando il volantino in senso orario la saracinesca si muove verso il basso, chiudendo la saracinesca API 600. I produttori di valvole a saracinesca API 600 progettano queste valvole per l'uso in applicazioni di commutazione, ma non per la strozzatura. Quando la valvola è completamente aperta, non ci sono ostruzioni nel percorso del flusso della valvola a saracinesca, quindi si verifica un leggero calo della pressione del flusso. L'azionamento di una valvola a saracinesca mentre è parzialmente aperta può provocare perdite di pressione significative. Le valvole a saracinesca devono tassativamente utilizzare fluidi meno corrosivi e che non lascino depositi, poiché impedirebbero la chiusura completa della saracinesca. Inoltre, le valvole a saracinesca API 600 non possono essere utilizzate per la regolazione del flusso perché il fluido che scorre attraverso una saracinesca parzialmente chiusa genera vibrazioni significative, che possono far deviare la valvola dalla sua posizione progettata. Inoltre, quando la valvola è parzialmente aperta, la sede della valvola e la piastra della saracinesca potrebbero essere gravemente corrose.
