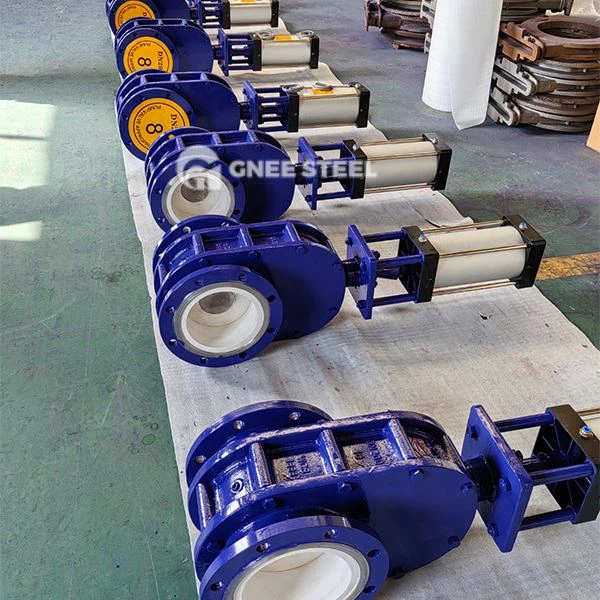

Valvole del gate a doppio disco

‌ La valvola di gate a doppio discorso è una valvola che raggiunge la sigillatura attraverso una struttura parallela a doppio discorso. È utilizzato appositamente per condizioni di lavoro completamente aperte o completamente chiuse e non può essere utilizzato per la regolazione del flusso o il controllo di limitazione. Le sue parti di apertura e chiusura (gate a doppio discorso) sono guidate dallo stelo della valvola per salire e diminuire in verticale. Quando è completamente fuori dal canale di flusso, la caduta di pressione è vicina allo zero, che è adatto per tagliare o collegare il flusso di supporti.

Struttura e materiale del nucleo

Componenti principali:
‌ Cancelli a doppio discorso: due porte parallele sono pre-pressi e sigillate da molle o dispositivi meccanici per migliorare la forza di tenuta.
‌ Superficie di tenuta:
‌ Materiale ceramico: la coppia di tenuta è realizzata in ceramica strutturale (come allumina e carburo di silicio), che è resistente all'usura e resistente all'erosione.
‌ Metal o tenuta morbida: la tenuta dura è la navigazione in metallo (come stellite 6) e la tenuta morbida può essere selezionata da politetrafluoroetilene (PTFE).
‌ Modalità di trasmissione: supporta manuale (ruota della mano), pneumatica, elettrica e altre operazioni.

‌ Modelli tipici‌:
‌Z44t/w type‌: applicabile a industrie come petrolio, chimica ed energia elettrica, con mezzi di vapore, acqua e petrolio con una pressione nominale inferiore o uguale a 1. 0 MPa.
‌ Valve a doppio gate pneumatico: adatto a polvere elevata e ambienti di purga forti, come i sistemi di trasporto di cenere.

Principio di lavoro
‌
Meccanismo di apertura e chiusura‌:
‌Open‌: lo stelo della valvola guida il doppio cancello per salire verticalmente, completamente fuori dal canale di flusso e forma un passaggio senza ostacoli.
‌ Close‌: lo stelo della valvola spinge il doppio cancello verso il basso e il precarico della molla rende il cancello che si adatta perfettamente al sedile della valvola per ottenere una tenuta a due vie‌.
‌
Miglioramento del sigillo‌:
‌ Sigillo di pressione di low‌: si basa sul precarico della molla per formare un sigillo iniziale‌.
‌ SIGILTÀ DI PRESSURA ALTA: la pressione media spinge il cancello per premere ulteriormente la sede della valvola e l'effetto di tenuta aumenta con l'aumento della pressione‌.

• Gamma di dimensioni: NPS4 ~ NPS12, DN100 ~ DN300
• Range di pressione: classe 150 /PN6 /PN10
• Temperatura applicabile: 0 ~ 200 gradi
• Tipo di connessione: flangia
• Materiale di tenuta: ingegneria ceramica
• Test di pressione: GB/T13927, API598
• Faccia a faccia: GB/T12221, API609
• Standard di flangia: ASME
• Tipo operativo: pneumatico, manuale



Valvole del gate a doppio disco



Raccomandazioni applicabili e di selezione

Applicazioni tipiche:

Industria energetica: gasdotti grezzi nelle raffinerie, sistemi a vapore nelle centrali termiche (resistenza alla temperatura inferiore o uguale a 600 gradi).

Sistemi industriali: cutoff di liquami negli impianti di trattamento delle acque reflue, trasporto di materiali granulari chimici.

Punti di selezione:

Caratteristiche medie: le guarnizioni in ceramica sono preferite per i media granulari e le guarnizioni morbide PTFE sono opzionali per i fluidi puliti.

Modalità di trasmissione: è consigliabile un'unità pneumatica/elettrica per operazioni ad alta pressione o ad alta frequenza e il controllo automatico è supportato.
