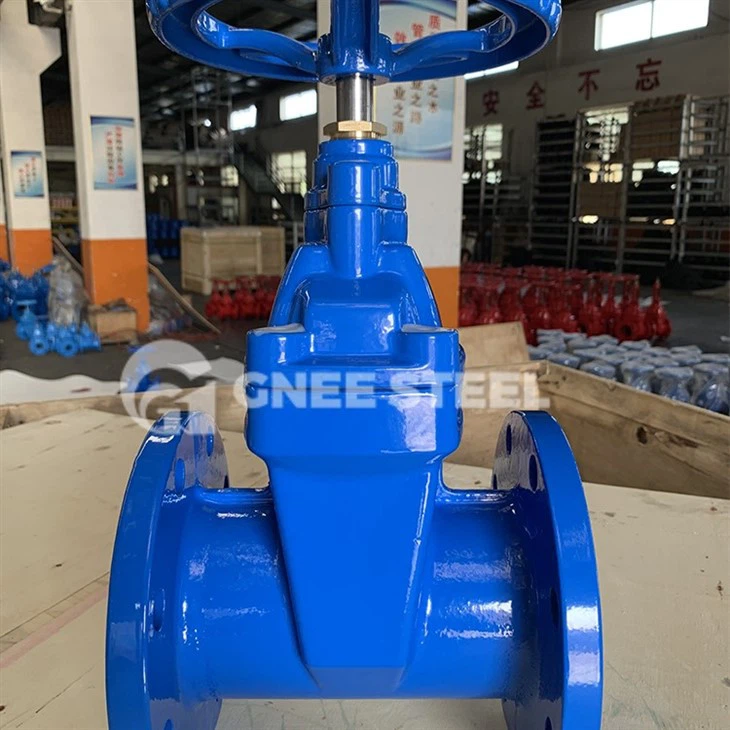

La valvola a saracinesca in ghisa duttile è adatta per fluidi come acqua, vapore, aria e olio con PN inferiore o uguale a 4,0MPa e temperatura di -30~350 gradi. I gradi comunemente utilizzati includono: QT400-15, QT450-10, QT500-7.
|
Materiale |
Ferro duttile |
|
Progetto |
BS5163 |
|
Stelo |
Acciaio inossidabile |
|
Corpo |
Ferro duttile |
|
Flangia |
Norma BS EN1092.2 |
|
Rondella di spinta |
PTFE/Nylon |
|
Cuneo |
Ferro duttile + EPDM (o NBR) |
|
Guarnizione O-ring |
Gomma: EPDM (o NBR) |
|
Dado dello stelo |
Ottone |
|
Cofano |
Ferro duttile |
|
Imballaggio |
Grafite |
|
Ghiandola |
Acciaio inossidabile (0Cr13) |
|
Faccia a faccia |
BS5163 |
|
Pressione |
PN10/PN16 |
|
Temperatura di lavoro |
-10 grado c~70 grado c |
|
Misurare |
DN40 - DN1200 |
|
Operazione |
Volante, cappuccio, cambio, attuatore elettrico, attuatore pneumatico... |
|
Colore |
Blu, Rosso, Nero |
Le valvole a saracinesca sono solitamente costituite da due parti principali: il corpo della valvola e il coperchio della valvola, che formano il guscio portante della valvola a saracinesca. Esistono vari design per l'interfaccia tra questi due componenti.
1) Il giunto filettato è il design più semplice, ma viene utilizzato solo su valvole in bronzo a bassa pressione economiche.
2) Anche i giunti di unione vengono utilizzati principalmente per le valvole in bronzo, ma il design del raccordo può essere smontato più facilmente per la riparazione e la manutenzione.
3) I raccordi a coperchio imbullonati sono i raccordi più diffusi e vengono utilizzati sulla stragrande maggioranza delle valvole a saracinesca nelle odierne applicazioni industriali. A differenza delle valvole filettate e dei coperchi con raccordo, le connessioni del coperchio imbullonate richiedono una guarnizione per sigillare la connessione tra il corpo della valvola e il coperchio.
4) Il giunto di tenuta a pressione viene attivato dalla pressione del fluido nel corpo valvola che agisce su una guarnizione cuneiforme in ferro dolce o grafite incastrata tra il corpo valvola e il coperchio valvola. Sulle valvole a tenuta di pressione, maggiore è la pressione nella cavità del corpo valvola, maggiore è la forza sulla guarnizione. I coperchi a tenuta di pressione sono ampiamente utilizzati in applicazioni ad alta pressione e alta temperatura come nel settore energetico.
5) Il coperchio saldato è un giunto del coperchio del corpo valvola molto popolare per valvole compatte in acciaio di dimensioni da ½ pollice a 2 pollici e valori di pressione compresi tra 800 e 2500 senza necessità di smontaggio.
