Descrizione della valvola del gate a leva
La valvola di gate del coltello a leva a leva è una valvola di gate a forma di coltello tragata da un meccanismo a leva, progettata per il controllo di taglio dei media contenenti particelle, liquami o fibre {{3}
Caratteristiche strutturali
Lever Drive Mechanism
Un braccio a leva meccanica viene utilizzato per sostituire la tradizionale ruota della mano o il cambio e il cancello viene guidato direttamente su e giù per pressione manuale o assistenza contrappese .
ADVANGES: nessuna vite esposta per evitare la ruggine e la marmellata; La velocità di cut-off di emergenza è più di 3 volte più veloce del tipo rotante .
Knife Gate Design
BEEVEL BAME o taglio a V: possono tagliare le fibre e le particelle solide (come polpa, scorie) per evitare inceppamenti medi .
meccanismo di seta::
See di sigillazione sul lato del singolo: solo la parte inferiore del cancello viene premuta e sigillata con la scanalatura a cuneo del sedile della valvola (applicabile a un supporto a senso unico) .
Sigillatura a doppia parte: il cancello ha doppie superfici di tenuta sui lati superiori e inferiori, adatti al flusso bidirezionale o alle condizioni di differenza ad alta pressione .
Valve Body and Flow Channel
Short Lunghezza strutturale: il corpo della valvola è compatto, 20% -30% più corto della valvola di gate dello stesso diametro, riducendo il carico della pipeline {{2}
Straight-through flow Channel: quando completamente aperto, la resistenza a flusso è vicina a quella di un tubo dritto, impedendo la deposizione di liquame .
Specifica della valvola del gate a leva
| Parametro | RAnge | Scenari applicabili |
|---|---|---|
| Diametro nominale | DN50 - DN1200 | Comune dn 100- dn600 (linea principale del trattamento delle acque reflue) |
| Livello di pressione | PN10 - PN25 | Consegna di liquami a bassa pressione (personalizzato fino a PN40) |
| Temperatura Range | -20 grado ~ 1000 gradi | Tipo di temperatura normale (-20 ~ 120 gradi) / tipo personalizzato ad alta temperatura |
| Valvo materiale del corpo | Ghisa, acciaio inossidabile 2520 | Per i media corrosivi, scegli 316L; Per alta temperatura, scegli 2520 |
| Caratteristica | illustrare |
|---|---|
| Forte capacità anti-bloccante | La lama può tagliare fibre/particelle, adatte a mezzi ad alta viscosità come polpa e fanghi |
| Resistente alle condizioni estreme | Il tipo di alta temperatura utilizza 2520 lega, che può resistere a 1000 gradi (come condutture di scorie metallurgiche) |
| Asy to operate | Design di risparmio di lavoro a leva, la coppia di apertura e chiusura è inferiore del 50% rispetto al tipo di mano |
| Costi di manutenzione Low | Struttura semplice, non è necessario smontare il corpo della valvola per sostituire la tenuta |
| SIGILTUZIONE REALIBILE | Scanalatura a compressione a forma di cuneo + tenuta a pressione media, tasso di perdita inferiore o uguale allo standard ANSI fci 70-2 Classe VI |

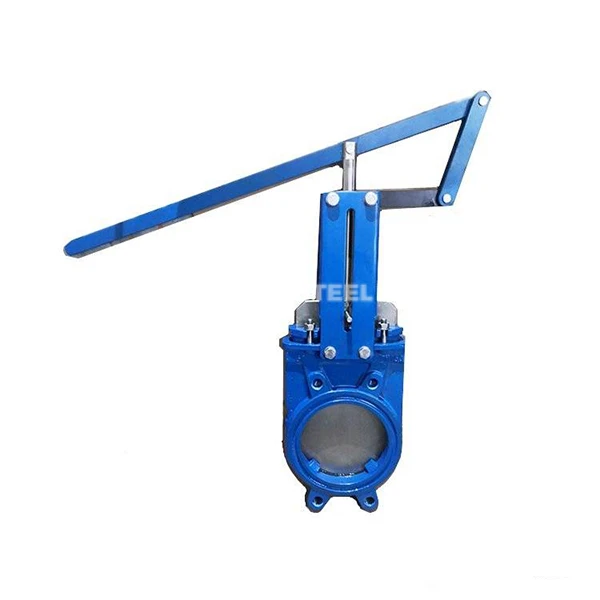

valvola del cancello a leva
Applicazioni
- Mining e metallurgia
Trasporto di liquami: taglio di liquami contenenti particelle di minerale (come la pipeline degli sterili);
Scate ad alta temperatura: valvola scollatura del fornace di esplosione (valvola di gate del coltello ad alta temperatura a leva resistente a 1000 gradi) .
- Protezione ambientale e amministrazione municipale
Trattamento delle acque reflue: tagliare i fanghi e i tubi principali delle acque reflue (principalmente dn 300- dn600);
Incenerimento dei rifiuti: valvola di controllo cenere (design resistente all'usura) .
- La fabbricazione della carta e l'industria chimica
Pipeline della polpa: taglio del liquame delle fibre per prevenire l'avvolgimento e il blocco;
Media corrosiva: trasporto liquido acido e alcali (materiale foderato di fluoro o 316L) .
- Industria energetica
Sistema di rimozione delle ceneri delle ceneri elettriche: taglio di emergenza dalla conduttura delle ceneri volanti;
Pipeline del gas ministe di carbone: valvola a leva elettrica a prova di esplosione (certificato Atex) .
