Valvola di gate seduta morbida

La valvola di gate del seggio morbido (noto anche come valvola di gate-seggio elastica) è una valvola che utilizza materiali elastici (come gomma, politetrafluoroetilene) come superficie di tenuta della sede della valvola .

Le sue caratteristiche strutturali fondamentali includono:

Coppia di tenuta elastica: il cancello e il sedile della valvola sono avvolti con materiali morbidi (come la gomma EPDM o la gomma NBR) e la tenuta di perdita zero viene ottenuta attraverso l'estrusione;
Design strutturale di tipo cuneo: il cancello è a forma di cuneo o parallela e la deformazione elastica viene utilizzata per compensare il divario tra le superfici di tenuta quando chiusa;

Forma del canale di flusso: progettazione del diametro pieno, coefficiente di resistenza a bassa flusso (di solito inferiore o uguale a 0 . 08), adatto a condizioni di differenza a bassa pressione.

Principio operativo principale
La valvola di gate del seggio soft raggiunge il taglio e il controllo medi attraverso la deformazione di estrusione della coppia di tenuta elastica . il suo processo di lavoro principale è il seguente:

Movimento del cancello:

Lo stelo della valvola guida il cancello per salire e cadere (tipo di stelo aperto) o ruotare (tipo di stelo scuro) lungo una traccia perpendicolare alla direzione di flusso del mezzo . quando il cancello è completamente aperto, verrà separato dal canale di flusso e la resistenza al flusso è vicina a zero;
Quando è chiuso, il cancello viene premuto nel sedile della valvola e lo strato di tenuta in gomma EPDM/NBR avvolto nello strato esterno viene schiacciato per produrre una deformazione del 5%-10%, formando un anello di sigillatura continuo a 360 gradi .}
‌ meccanismo di seta::

‌Two-way Effetto auto-streging‌: la pressione media spinge il cancello per adattarsi ulteriormente al sedile della valvola (maggiore è la pressione, più stretta è il sigillo), realizzando il miglioramento della tenuta dinamica;
‌ Compensazione di tenuta forzata‌: la forza di chiusura applicata dallo stelo della valvola viene trasmessa attraverso il filo trapezoidale e lo scheletro metallico rigido e il materiale elastico lavorano insieme per compensare errori di elaborazione e vibrazione della pipeline .

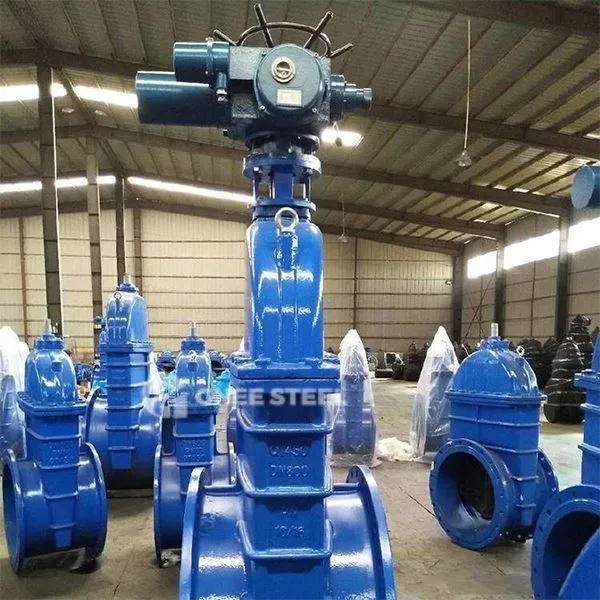

Valvola di gate seduta morbida



La valvola di gate del seggio morbido raggiunge una tenuta efficiente e un'affidabilità a lungo termine negli scenari di media puliti a bassa e media pressione attraverso il design coordinato di materiali elastici e strutture meccaniche di precisione .
