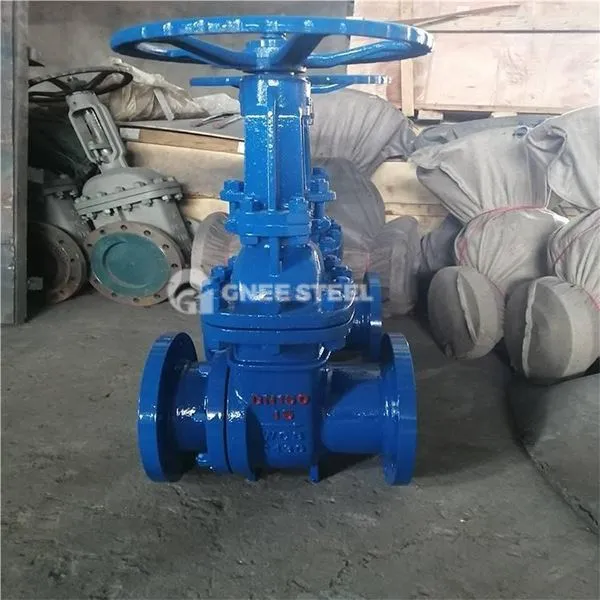

Descrizione della valvola del gate del wafer
La valvola del gate wafer è una valvola di gate compatta che viene bloccata direttamente tra le flange del tubo attraverso i fori della flangia su entrambi i lati del corpo della valvola . usa il tipo di coltello o le porte parallele in parco di apertura e di chiusura, e il mezzo è tagliato a livello di altezza, e il mezzo è tagliato alzando i medili ad alto livello, e il mezzo è tagliato a livello di altezza e di chiusura di chiusura e di chiusura dei medium e di chiusura di un mezzo di chiusura e di chiusura di chiusura e di chiusura di un mezzo di chiusura e di chiusura di chiusura e di chiusura di chiusura e di chiusura di chiusura e di chiusura di un mezzo di chiusura e di chiusura di chiusura, e il mezzo è tagliato alzando i medili ad alto contenuto di valori di apertura e chiusura Fluids .
struttura:
Valve Body Assembly: include il corpo della valvola, il coperchio della valvola e il sedile della valvola . I materiali sono per lo più in ferro duttile (Qt450), acciaio inossidabile (304/316) e acciaio al carbonio (WCB) . Lo spessore del corpo della valvola di DN50 ~ DN600 Specifiche sono controllate nell'interline 30-120 mm .
Gate type:
Gate di tipo a coltello: trattamento di tempra del bordo (hrc 45-50), può tagliare le fibre e le impurità granulari ed è adatto per i media con un contenuto solido inferiore o uguale al 25%.
Doppio gate parallelo: con struttura precaricata a molla, ha sia capacità anti-scarsità di sigillatura a bassa pressione che ad alta pressione .
Drive modalità: manuale (ruota a mano/maniglia), elettrico (come l'attuatore elettrico PZ973) e pneumatico .
Specifica della valvola del gate wafer
| Categoria dei parametri | Typical Range |
|---|---|
| Diametro nominale | DN50 ~ DN600 (massima personalizzazione speciale DN1200) |
| Livello di pressione | PN1.0 ~ PN1.6MPA (Classe 150 ~ 300) |
| Temperatura applicabile | -29 grado ~ 425 gradi (materiale metallico a sigillo hard)/ -20 gradi ~ 80 gradi (gomma/ ptfe soft sigillo) |
| Standard di connessione | ANSI B16.5, GB/T 9113 Tipo di wafer flange, tolleranza alla distanza del foro della flangia ± 0,5 mm |
Ispezione e controllo di qualità
- Articoli di ispezione factory
Shell Test di resistenza: 1 . 5 volte la pressione nominale (valvola PN1.6 richiede 2,4 MPA) per 5 minuti, nessuna perdita.
Sealing Performance Test: 1 . 1 volte la pressione nominale nella direzione in avanti (0,6 volte nella direzione inversa), perdita inferiore o uguale a DN × 0,1ml/min.
Action Test: apertura e chiusura della corsa completa 3 volte, fluttuazione della coppia dello stelo della valvola inferiore o uguale al 15%.
- Punti di controllo ket
La rugosità della superficie di tenuta della sede del cancello e della valvola è inferiore o uguale a 0 . 8μm, area di contatto maggiore o uguale all'85%.
Errore di revisione dello stelo della valvola inferiore o uguale a 0,05 mm/m, spazio di adattamento della filetta inferiore o uguale a 0,1 mm
Valvola del gate wafer
Applicazioni
| Industria | Applications | Modelli applicabili |
|---|---|---|
| Awater di refrigerazione | Tagliare le fibre della polpa (dimensione delle particelle di taglio inferiore o uguale a 15 mm) | Valvola di wafer del gate di tipo coltello (tipo PZ73W) |
| Elaborazione minerale | Flusso di liquami di controllo (contenuto solido inferiore o uguale al 30%) | Valvola di wafer sigillata in carburo |
| Elaborazione del cibo | Apertura e chiusura dei tubi sanitari (materiale 316L + sigillo EPDM) | Valvola di gate del wafer asettico |
| Desulfurizzazione della potenza | Trasporto di liquami di calcare (resistenza alla corrosione di Cl⁻) | Valvola di gate wafer foderata in plastica |
