Descrizione della valvola globale ad alta temperatura
La valvola globale ad alta temperatura è progettata per mezzi ad alta temperatura (come vapore, olio termico, sale fuso, ecc.) Progettato per il tipo di valvola, attraverso il lembo della valvola della valvola lungo la linea centrale del movimento verticale della sede della valvola per raggiungere l'apertura e la chiusura, principalmente utilizzato per controllare il flusso di liquidi ad alta temperatura e tagliare.
Le sue funzioni di base includono:
Cut-off di tenuta: per evitare perdite di media ad alta temperatura;
Regolazione del flusso: il controllo del flusso può essere raggiunto nello stato parzialmente aperto;
Tolleranza ad alta pressione: adattarsi alle condizioni di lavoro ad alta temperatura della pressione del sistema Resistenza all'alta pressione: adattarsi alle fluttuazioni della pressione del sistema in condizioni di alta temperatura.
Caratteristiche strutturali
Struttura di sigillatura del soffietto
Il soffietto metallico viene utilizzato per sostituire l'imballaggio tradizionale per evitare la perdita causata dall'invecchiamento dell'imballaggio ad alta temperatura e migliorare l'affidabilità della tenuta.
Superficie di tenuta resistente all'usura
Il lembo e il sedile della valvola sono saldati con carbone cementato a base di cobalto in stellite (stellite), che migliora la resistenza all'usura di 3-5 volte e la resistenza alla temperatura può raggiungere oltre 650 gradi.
Collegamenti saldati compatti
Il corpo della valvola è saldato alla tubazione (ad es. Fine saldatura BW o saldatura Socket SW), riducendo i punti di perdita e rendendolo adatto per sistemi ad alta pressione e ad alta temperatura.
Design ottimizzato dello stelo
Lo stelo della valvola è temperato + superficiale nitrurato, con una durezza di Hv 900-1100, che è resistente alla corrosione e all'abrasione ad alta temperatura e estende la durata del servizio del 50%.
Specifica della valvola globale ad alta temperatura
| Parti | 常用材质 | 规格范围 |
|---|---|---|
|
corpo valvola |
Acciaio fuso (WCB, WC6), in acciaio inossidabile (CF8M) |
Diametro nominale: dn 15- dn300 |
|
superficie di tenuta |
Overlay in lega di stellite (COCRW) | Pressione nominale: Pn 16- PN400 |
| Stem della valvola | 38 crmoala in acciaio nitriding, acciaio a doppia fase F6A | Temperatura applicabile: -40 grado ~ +650 |
|
muggito |
Acciaio inossidabile austenitico (304\/316L) | Modalità di guida: manuale\/pneumatico |

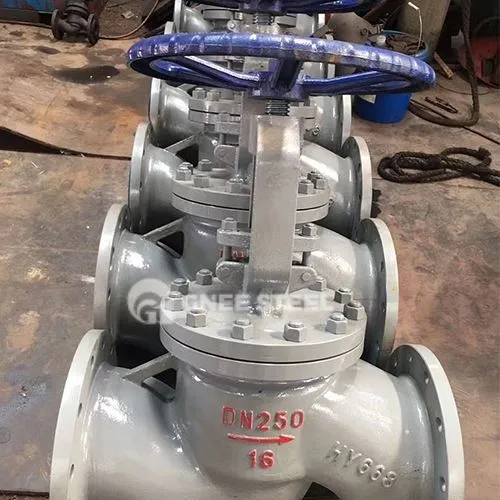

Valvola globale ad alta temperatura
Applicazione e funzione
- Industria petrolchimica
Scenario: unità di cracking catalitica, oleodotto ad alta temperatura;
Funzione: risolvere l'ingranaggio della valvola e il guasto della guarnizione causati da coking di olio pesante ad alta temperatura.
- Industria del potere
Scenario: pipeline a vapore principale della pianta elettrica, sistema di acqua di alimentazione della caldaia;
Function: Prevent supercritical steam (>550 gradi) dall'eroding del sedile della valvola e ridurre la frequenza di arresto e manutenzione.
- Metallurgia e coke
Scenario: recupero di gas del forno al coke, trattamento con gas di combustione ad alta temperatura;
Funzione: resistere all'erosione di supporti contenenti particelle ed estendersi la durata della valvola.
- Nuova energia e energia nucleare
Scenario: sistema di accumulo di energia salina fusa, isolamento del vapore di livello nucleare;
Funzione: garantire perdite zero di media radioattivi e soddisfare gli standard di energia nucleare ASME.
