Le valvole manuali si basano sull'intervento umano e vengono utilizzate per controllare attivamente il flusso o la regolazione dei fluidi. Le valvole di ritegno, invece, sono valvole automatiche che realizzano un flusso unidirezionale attraverso la pressione del fluido stesso; la loro funzione principale è prevenire il riflusso.
Le valvole manuali vengono utilizzate principalmente nei sistemi di controllo dei fluidi che richiedono l'intervento umano, come la regolazione del flusso, l'isolamento delle apparecchiature per la manutenzione o la funzione di interruttore principale. Si trovano comunemente in vari sistemi di tubazioni, compresi gli impianti idraulici domestici e le condutture industriali.
Valvole di ritegno, tuttavia, prevenire il riflusso del fluido, evitando l'inversione della pompa, lo squilibrio della pressione del sistema o il riflusso di contaminanti. Sono ampiamente utilizzati negli scarichi delle pompe, nei sistemi di caldaie, nelle reti antincendio e nei sistemi di approvvigionamento idrico e di drenaggio in grattacieli. Ad esempio, senza una valvola di ritegno quando una pompa si ferma, l'acqua nella tubazione potrebbe rifluire e colpire il corpo della pompa, causando danni.
Hai bisogno di valvole a saracinesca industriali o di ritegno ad alta-pressione? Ottieni un preventivo completo in 1 ora!
Confronto di attributi e operazioni
| Elemento di confronto | Valvola manuale | Valvola di ritegno (valvola di non-ritorno) |
| Fonte di energia | Potere umano(Volantino, Leva, Chiave) | Energia fluida(Auto-azionato dalla differenza di pressione) |
| Logica operativa | Attivo: Gli esseri umani decidono quando aprire/chiudere | Passivo: La direzione del flusso decide l'apertura/chiusura |
| Funzione primaria | Isolamento/Diversionedel flusso mediatico | Prevenzione del riflusso(Protegge l'attrezzatura) |
| Direzione del flusso | Dipende dal tipo (Palla/Porta solitamente bi-direzionale) | Strettamente uni-direzionale(Flusso inverso bloccato) |
| Stato di apertura | Fisso in posizioni aperte, chiuse o intermedie | Si regola automaticamente in base alla portata |
Specifiche tecniche e prestazioni
| Categoria dei parametri | Valvola manuale | Valvola di ritegno |
| Pressione di apertura | N/A (apertura forzata manualmente) | Richiede un minimoPressione di rottura |
| Resistenza al flusso | Varia in base al tipo (Ball/Gate basso; Globe alto) | Moderare(Deve superare il peso/molla del disco) |
| Velocità di chiusura | Lento(Dipende dalla rotazione manuale) | Veloce(Risposta immediata per prevenire il colpo d'ariete) |
| Capacità di limitazione | Alcuni (ad esempio, valvole a globo o ad ago) | Nessuno(Non utilizzare mai per la limitazione) |
| Principio di sigillatura | La forza meccanica stringe la superficie di tenuta | La contropressione (flusso inverso) stringe la guarnizione |
| Complessità | Moderato (stelo, baderna, attuatori) | Semplice (corpo, disco, molla/cerniera) |
Confronto tra applicazioni e manutenzione
| Articolo | Valvola manuale | Valvola di ritegno |
| Installazione tipica | Isolamento per manutenzione, punti di campionamento | Scarico della pompa, ingressi serbatoi, giunzioni di tubi |
| Oggetto protetto | Sicurezza del personale e cambio di processo | Pompe, Compressori(Attrezzature rotanti) |
| Impatto del fallimento | Perdite di tenuta o funzionamento rigido | Riflusso/Surge, apparecchiature potenzialmente dannose |
| Richieste di montaggio | Luoghi accessibili per gli operatori | Tipo-specifico (alcuni devono essere orizzontali) |
| Frequenza di manutenzione | Basso (controlli di lubrificazione e imballaggio) | Più alto (controllare l'usura del disco e la chiusura- salda) |
| Costo | Economico(Prodotto in serie-, standard) | Da basso a moderato(Dipende dal rating di sovratensione) |

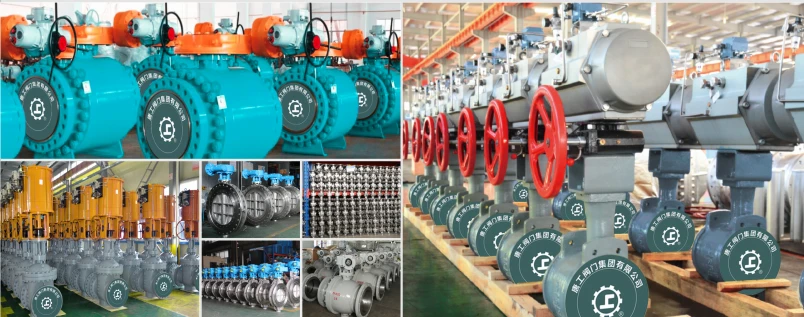

Fabbrica di valvole GNEE
Domande frequenti
Quando dovrei usare una valvola di ritegno?
Come dispositivo di sicurezza, la valvola di ritegno è importante quando c'è separazione tra una zona di alta pressione e una di bassa pressione. Uno di questi circuiti è l'accumulatore, che spesso utilizza due valvole di ritegno.
Qual è lo scopo di una valvola manuale?
È stata progettata una valvola manualeper controllare il flusso di fluido all'interno di un sistema. Consente agli operatori di regolare la direzione, la quantità o la velocità del flusso del fluido secondo necessità.
Quali sono i problemi comuni con le valvole di ritegno?
La modalità di guasto più comune di una valvola di ritegno èdanni dovuti all'ingestione di materiale estraneo o contaminazione. Sfortunatamente, i fluidi possono contenere contaminanti di varie dimensioni e materiali, oppure il sistema può introdurli. Questa contaminazione può danneggiare i componenti interni della valvola o depositarsi all'interno della valvola.
