Le valvole di ritegno a pistone sono essenzialmente un tipo speciale di valvole di ritegno di sollevamento. Entrambe si basano sul movimento verticale del disco della valvola per l'apertura e la chiusura, ma le valvole di ritegno a pistone sono ottimizzate nella struttura e nelle prestazioni, in particolare nella velocità di risposta e nella soppressione del colpo d'ariete.
Ordinariovalvole di ritegno di sollevamentofare affidamento sul peso proprio del disco della valvola per cadere e sigillare. Hanno una struttura semplice e una tenuta affidabile, che li rendono adatti per condotte di piccolo-diametro e ad alta-pressione. Tuttavia, la loro velocità di chiusura è fortemente influenzata dall’idrodinamica, rendendoli soggetti ai colpi d’ariete. Sono disponibili nei tipi verticale e orizzontale, con direzioni di installazione limitate (verticale per tubi verticali, orizzontale per tubi orizzontali).
Valvole di ritegno del pistone, d'altra parte, aggiungiamo un meccanismo ammortizzatore costituito da un pistone e un cilindro sul disco della valvola, spesso con l'assistenza di una molla. Ciò consente una chiusura rapida e regolare della valvola quando la portata media diminuisce, riducendo significativamente gli effetti di impatto e colpo d'ariete. Sono particolarmente adatti per scenari con requisiti elevati di prevenzione del riflusso e stabilità del sistema, come le uscite delle pompe dell'acqua e i sistemi di approvvigionamento idrico a grattacieli-.
Sebbene la struttura sia leggermente più complessa, offrono una migliore tenuta e una risposta più rapida. La maggior parte richiede l'installazione verticale per garantire le prestazioni.
Confuso tra valvole di ritegno a sollevamento e valvole a pistone?Ottieni oggi stesso la nostra matrice di selezione professionale e i consigli degli esperti.
Confronto delle caratteristiche meccaniche principali
| Parametro | Sollevare la valvola di ritegno | Valvola di ritegno del pistone |
| Progettazione del disco | Disco tipo fungo o fungo | Pistone di tipo stantuffo-con lunga superficie di guida |
| Meccanismo di guida | Perno guida centrale semplice | Pistone lavorato di precisione-muoversi in un corpo cilindrico |
| Effetto smorzante | Da minimo a nessuno; chiusura rapida | Effetto Dashpot; fornisce-buffer integrato |
| Percorso del flusso | A forma di S-(stile-globo) | A forma di S-(stile-globo) |
| Resistenza al flusso | Alto(Molto più alto del tipo swing) | Molto alto(Leggermente più alto del tipo con ascensore) |
| Principio di sigillatura | Si basa sulla contropressione e sulla gravità | Stabilità superiore grazie alla guida precisa |
Specifiche tecniche e limitazioni
| Parametro | Sollevare la valvola di ritegno | Valvola di ritegno del pistone |
| Gamma di dimensioni | PrincipalmentePiccolo foro(DN15–DN50) | Da piccolo a medio(Fino a DN250) |
| Valutazione della pressione | Alto (Classe 150–2500) | Estremamente alto(Classe 600–4500+) |
| Posizione di montaggio | Solo tubazioni orizzontali(A meno che non sia caricato a molla-) | Solo tubazioni orizzontali(A meno che non venga utilizzata una molla pesante) |
| Pressione di rottura | Basso (deve superare il peso del disco) | Maggiore (deve superare l'attrito del pistone) |
| Colpo d'ariete/Colpo d'ariete | Potenziale rumore di sbattimento | Funzionamento silenzioso(Il pistone fornisce lo smorzamento) |
| Resistenza all'usura | Perno guida soggetto a usura da vibrazioni | Le superfici dei pistoni sono resistenti ma sensibili ai detriti |
Idoneità ai media e ai servizi
| Parametro | Sollevare la valvola di ritegno | Valvola di ritegno del pistone |
| Tipo di supporto | Liquidi puliti, oli, acqua | Gas ad alta-pressione, aria, vapore |
| Flusso pulsante | Incline alle alte-frequenzechiacchierando | Estremamente stabile(Assorbe gli impulsi di pressione) |
| Pulizia dei media | Requisito elevato | Estremamente alto(Le particelle potrebbero inceppare il pistone) |
| Frequenza del ciclismo | Adatto per cicli standard | Ideale percommutazione frequentee carichi variabili |
Guida alla selezione riepilogativa
| Caratteristica | Sollevare la valvola di ritegno | Valvola di ritegno del pistone |
| Guida | Perno semplice | Pistone/cilindro di precisione |
| Gestione delle pulsazioni | Povero (chiacchierando) | Eccellente (smorzato) |
| Caduta di pressione | Alto | Molto alto |
| Rischio di sbattere | Moderare | Molto basso (silenzioso) |
| Ideale per | Liquidi generali ad alta-pressione | Gas ad alta-pressione, vapore, flusso pulsante |

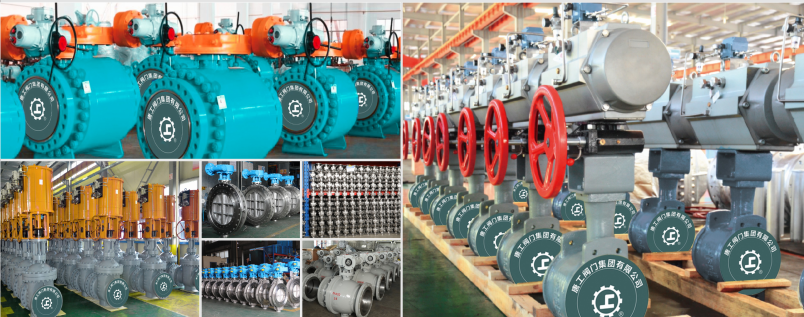

GNEE Fabbrica di valvole di ritegno
Domande frequenti
Cos'è una valvola di ritegno a sollevamento?
Una valvola di ritegno di sollevamento lo èun tipo di valvola utilizzata per controllare la direzione del flusso del fluido all'interno di un sistema di tubazioni, garantendo che il flusso avvenga in una sola direzione. La sua funzione principale è prevenire il riflusso, che potrebbe potenzialmente causare contaminazione, danni al sistema o inefficienze del sistema.
Qual è lo scopo di una valvola a pistone?
Una valvola a pistone è un dispositivo utilizzatoper controllare il movimento di un fluido o gas lungo un tubo o tubazione mediante il movimento lineare di un pistone all'interno di una camera o cilindro.
