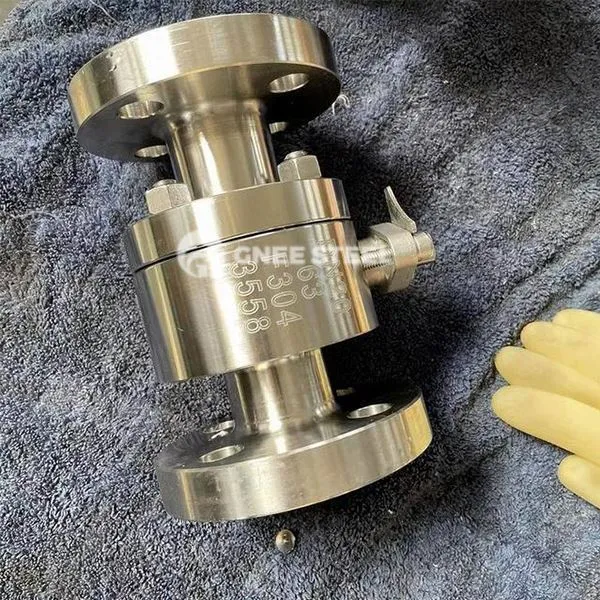

Descrizione delle valvole a sfera ad alta pressione in acciaio forgiato
Le valvole a sfera in acciaio forgiate ad alta pressione sono utilizzate principalmente per il trasporto di condutture a lunga distanza di sistemi di gasdotti petrolifera e di gas naturale e gas urbano. A causa delle caratteristiche uniche delle valvole utilizzate nelle condutture a lunga distanza, la loro capacità di resistere allo stress della conduttura, alla sicurezza, alla resistenza alle intemperie e all'affidabilità a lungo termine è completamente considerata durante il design; La tenuta e la progettazione strutturale sono uniche per la società di acrobazie speciali. Le modalità operative comprendono un cambio manuale e worm, collegamento pneumatico, elettrico, idraulico a gas, collegamento elettrico-idraulico e vari moduli di controllo speciali.
Specifiche delle valvole a sfera ad alta pressione in acciaio forgiato
|
PRESSIONE DI PROVA (MPA) |
Pressione nominale (MPA) |
Livello di pressione (classe) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Test di forza |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Test di tenuta |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Test di aretta |
0.5-0.7 |
||||||||||||
| Temperatura operativa |
Ptee inferiore o uguale a 150 gradi ppl e inferiore o uguale a 300 gradi in fibra di carbonio inferiore o uguale a 350 gradi |
||||||||||||
| Media applicabile | C: acqua, olio, vapore P: acido nitrico (temperatura inferiore o uguale a 200 gradi) R: acido acetico (temperatura inferiore o uguale a 200 gradi) | ||||||||||||
Valvole a sfera ad alta pressione in acciaio forgiato
Caratteristiche
Ultra-altissima tolleranza alla pressione
I forgiati hanno grani raffinati e la loro resistenza a compressione è superiore del 30% a quella dei getti, con una pressione massima di 100 MPa.
Adattabile ad ambienti estremi
Corrosione anti-idrogeno solfuro (standard NACE MR0175);
Certificazione ignifuga (API 6FA).
Insigente meccanismo di sicurezza
Scarico in doppio blocco (DBB): il mezzo di cavità può essere svuotato quando la conduttura è isolata;
Porta di iniezione del grasso di tenuta di emergenza: rimedio temporaneo quando la guarnizione fallisce iniettando grasso di tenuta.
Applicazioni
Core di trasmissione e distribuzione dell'energia
Peline a lunga distanza del gas naturale (taglio della linea principale sopra la classe 600);
PACCHITÀ E TRASPORTO TEMPERATURA ULTRA LNG (-196 CONDIZIONI DI LAVORO DI AZIONE LITROGENO LITROGI).
Scenari industriali a rischio di alto livello
Sfruttamento di giacimenti di petrolio e gas contenenti zolfo (corrosione anti-H₂S);
Reattore chimico ad alta pressione (25 MPa+mezzo acido).
Field tecnologici FRONTIER
Rete di condutture di gas intelligente (controllo collegato + sigillo di emergenza antincendio);
Pipeline del propellente aerospaziale (requisito di perdita zero per mezzo ultra-pure)
