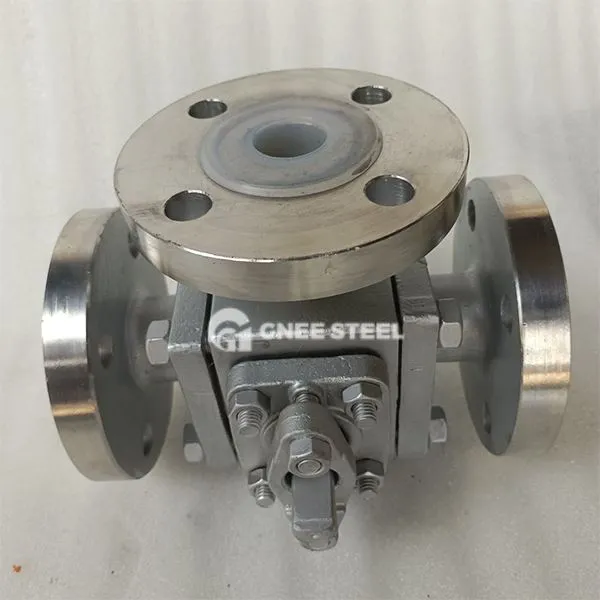

Forgiato 3- Valvola a sfera

La valvola a sfera a tre vie forgiata si riferisce a una valvola a sfera speciale il cui corpo della valvola è formata mediante processo di forgiatura (diverso dal corpo della valvola fusione) . ha una maggiore densità del materiale e resistenza a compressione ed è adatto a condizioni di lavoro ad alta temperatura, ad alta pressione, forte corrosione o ad alta pulizia .

 Vantaggi

1. prestazioni di resistenza ad alta resistenza e pressione ‌
‌ Conformare il vantaggio della densità ‌
Il processo di forgiatura elimina i difetti dei pori di fusione, aumenta la densità del materiale del 15%e ha una maggiore resistenza alla trazione;
La capacità del cuscinetto a pressione può raggiungere ‌ Class 900 (90MPA) ‌, che è adatto per condutture di petrolio e gas ad altissima pressione .
‌La garanzia della teparia della temperatura ‌
L'acciaio forgiato (come ASTM A350 LF2) è trattato criogenicamente, con un'energia di impatto maggiore o uguale a 40J a -196 grado ed è resistente a una fragile rottura a bassa temperatura .

2. Affidabilità di sigillatura migliorata ‌
‌ Adattabilità del sigillo duro metico ‌

La superficie di forgiatura ha una finitura elevata (RA inferiore o uguale a 0,8 μm) ed è abbinata a sfere rivestite in carburo di tungsteno per ottenere una sigillatura ‌ Classe VI;
La durata di sigillatura è estesa di 3 volte in condizioni di alta temperatura (450 gradi) (rispetto ai corpi della valvola di fusione) .
‌-edito di auto-bilanciamento della pressione ‌

Progettazione del sedile della valvola a doppio effetto a pistone, perdita zero (velocità di perdita inferiore o uguale a 10⁻⁶ mbar · l/s) quando la differenza di pressione in avanti e inversa è inferiore o uguale a 10MPA .

3. Vantaggi dell'ottimizzazione strutturale ‌
‌ -compact e design leggero‌

Allo stesso modo di pressione, il corpo della valvola in acciaio falsifica è più leggero del 30% rispetto al corpo della valvola fuso, risparmiando spazio di installazione; Struttura montata su top‌: non è necessario smantellare la pipeline per la manutenzione e la sostituzione online dei sigilli richiede meno di 30 minuti . ‌-protezione della sicurezza‌

Lo stelo a valvola forgiato monopezzo elimina il rischio di rottura e soddisfa la certificazione API 607 ​​ignifuga (nessuna perdita dopo 30 minuti di incendio a 650 gradi);

Il dispositivo anti-statico (resistenza inferiore o uguale a 10Ω) impedisce alle scintille di funzionare un supporto infiammabile .

 Specifiche

‌Valve Body Forging Process‌

Materiale: acciaio al carbonio (A105), acciaio inossidabile (304/316L) o lega a base di nichel (come N6);
Vantaggi: la forgiatura elimina i difetti dei pori di fusione e la pressione del cuscinetto può raggiungere la classe 900.
Design del canale di palla e flusso‌

Struttura di tipo ‌t: tre porte sono ortogonali per ottenere diversione, confluenza o commutazione media (come il rapporto olio);
Struttura di tipo ‌l‌: sono collegate solo due porte, dedicate alla commutazione della direzione del flusso (come la commutazione del canale dell'acqua di raffreddamento);
La superficie della palla attraverso il foro è indurita (come la spruzzatura in carburo di tungsteno) e la resistenza all'usura è aumentata di 2 volte .
Sistema di tenuta‌

Sedile della valvola: il politetrafluoroetilene (PTFE) viene utilizzato per la temperatura normale, la sbirciatina/PPL potenziata viene utilizzata per la temperatura elevata; Il sigillo duro in metallo viene utilizzato per una pressione ultra-alta;
Design montato su top‌: lo stelo della valvola e la palla sono forgiati nel loro insieme e possono essere smontati e assemblati online durante la manutenzione .

Modalità di unità‌

Velocità manuale, pneumatica (certificata Atex) o elettrica, inferiore o uguale a 0 . 5 secondi (condizione di interruzione di emergenza).

 Requisiti di produzione e test:
‌ Certificazione del Materiale‌: - I forgiamenti sono conformi a ASTM A105 (acciaio al carbonio) o A182 (acciaio inossidabile);
- Fornire report di tracciabilità del materiale e record di trattamento termico
‌ test ‌: - tasso di perdita di tenuta a bassa pressione (0,6 MPA) inferiore o uguale a ISO 5208 Classe V;
- Sigillo ad alta pressione (1,1 volte pressione nominale) perdite visibili zero
‌Performance Test‌: - 2000 Cicli di apertura e chiusura della pressione (nessun jamming/perdita);
-Test anti-statico (resistenza alla palla di stelo inferiore o uguale a 10Ω)
‌ certificazione specifica‌: - API 6D (valvola della pipeline);
- API 607 ​​Certificazione di protezione antincendio (requisito obbligatorio per l'industria petrolchimica)

 Applicazioni



Forgiato 3- Valvola a sfera



 Specifiche di imballaggio e trasporto
‌ Requisiti di packing‌
Diametro della valvola inferiore o uguale a DN100: scatola di legno rivestita con carta olio a prova di umidità, superficie della flangia dotata di copertura protettiva in plastica;
Diametro della valvola ＞ DN100: scatola di legno in tela fissa, corpo valvola sospeso per prevenire la collisione .
‌ Trasportazione Mark‌
Contrassegna della scatola: marchio e modello di valvola "a prova di umidità" "verso l'alto", livello di pressione;
Documenti allegati: elenco di imballaggio, certificato di conformità, rapporto sui materiali, certificato di test (inclusa la certificazione API/ISO)
