Descrizione della valvola a sfera a marcia
La valvola a sfera a marcia è un tipo di valvola a sfera che raggiunge un'elevata produzione di coppia attraverso un meccanismo di riduzione degli ingranaggi ed è utilizzato principalmente per l'apertura e la chiusura del controllo in condizioni di lavoro di grandi dimensioni o ad alta pressione. Le sue caratteristiche fondamentali includono:
Meccanismo di riduzione degli ingranaggi: adottare l'ingranaggio dei vermi o il sistema di ingranaggi planetari, la forza operativa manuale è ridotta del 50%-80%;
Adattamento di grande diametro: adatto per i sistemi di tubazioni sopra DN300, con una capacità di trasporto di coppia massima fino a 5000N-M;
Struttura integrale: il corpo della valvola non adotta alcun processo di saldatura di perdite, adatto a mezzi sepolti o ad alto rischio (come gas naturale liquefatto, olio contenente zolfo e gas).
Struttura
| sottoassiemi | Caratteristiche tecniche |
|---|---|
| Valve Body | Acciaio al carbonio/in acciaio inossidabile costruzione interamente saldata, design a prova di fuoco e esplosione (API 607 conforme) |
| cambio | Rapporto di trasmissione degli ingranaggi worm 10: 1-30: 1, trattamento di indurimento superficiale (HRC maggiore o uguale a 55) |
| Palla e sedile | Design a foro completo con sigillo duro in metallo (sovrapposizione in lega di stellite) per temperature fino a 450 gradi. |
| interfaccia driver | Uscita di mortasa standardizzata e tenone (ISO 5211) per attuatori elettrici, pneumatici o idraulici. |
Specifica della valvola a sfera a marcia
|
articolo |
valore |
|
Struttura |
PALLA |
|
Applicazione |
Generale |
|
Luogo di origine |
Cina |
|
Henan |
|
|
Energia |
Manuale |
|
Supporto personalizzato |
OEM |
|
Dimensione della porta |
Dn 15- dn700 |
|
Garanzia |
1 anno |
|
Temperatura dei media |
Alta temperatura |
|
Marchio |
Gnee |
|
Media |
Gas |

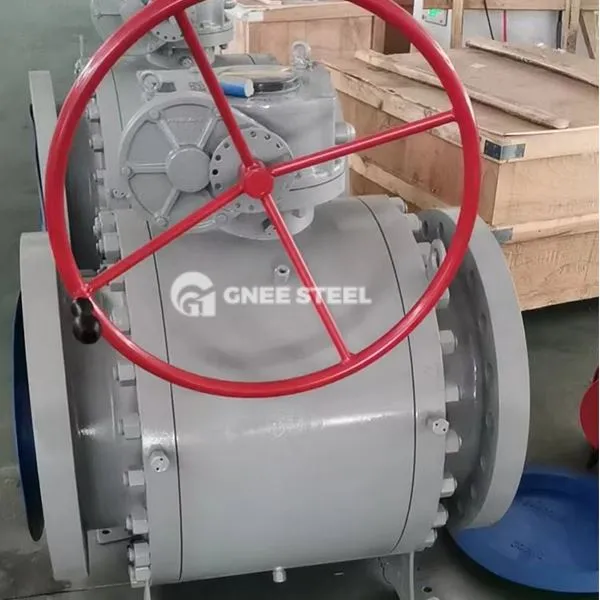

Valvola a sfera a marcia
Vantaggi tecnici
Coppia operativa bassa
Il meccanismo del riduttore di worm rende la forza della mano di apertura e chiusura della valvola DN600 inferiore o uguale a 150N (il funzionamento della maniglia ordinaria necessita maggiore o uguale a 800N);
Design anti-discorso
Corpo valvola completamente saldato + guarnizione a doppia imballaggio (grafite flessibile + molla a molla), velocità di perdita inferiore o uguale alla velocità ISO 5208 A;
Manutenzione di lunga durata
Il grasso del cambio può mantenere la durata della guarnizione della sede della valvola maggiore di 10 anni, maggiore o uguale a 5000 cicli di apertura e chiusura.
Applicazioni
Tudole di olio e gas a distanza a distanza: installazione diretta di sepoltura del corpo della valvola completamente saldata per controllare la trasmissione del gas naturale/greggio (pressione di progettazione maggiore o uguale alla classe 600);
Sistema di stoccaggio e trasporto GNL: operazione stabile in -162 gradi Condizioni di lavoro a bassa temperatura, adattate allo standard BS 6364;
Network di riscaldamento cittadino: valvola a foro a foro DN1200 per ottenere un rapido taglio dei media a vapore, aprire e chiudere il tempo inferiore o uguale a 30 secondi.
