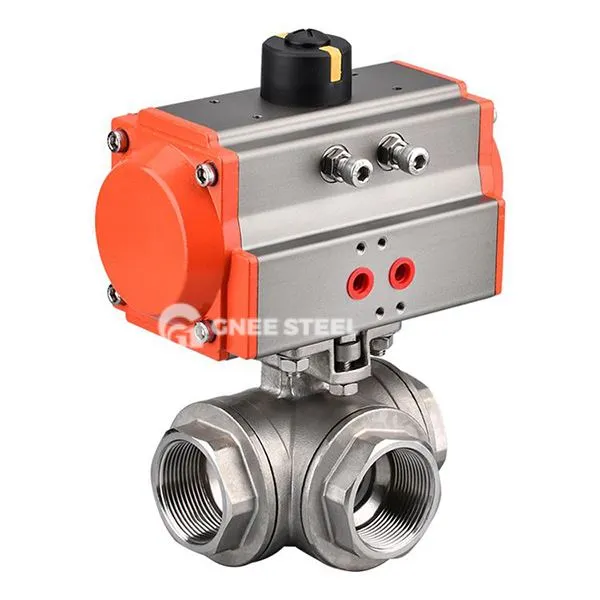

Valvola a sfera a tre vie pneumatica

La valvola a sfera a tre vie pneumatica è una valvola automatica che spinge il nucleo della valvola a ruotare attraverso l'aria compressa per ottenere la diversione del mezzo della tubazione, la confluenza o la commutazione della direzione del flusso. Secondo la struttura del canale, può essere diviso in:

‌L Type‌: utilizzato per cambiare due canali perpendicolari per ottenere la distribuzione del flusso medio.
‌T type‌: supporta l'interconnessione di tre canali o la chiusura di qualsiasi canale, adatto per la diversione, la confluenza e gli scenari di commutazione della direzione del flusso.

Struttura centrale
‌ Attuatore pneumatico‌:
‌Single-acting‌: si basa sul ripristino della molla, adatto agli scenari di chiusura automatica quando l'aria si perde.
‌ Attuazione a doppio: azionamento dell'aria bidirezionale, richiede una fonte d'aria esterna per mantenere la posizione della valvola.
La pressione della sorgente d'aria di guida è 5-7 bar e accessori come interruttori di limite, posizionatori e valvole a solenoide possono essere opzionalmente equipaggiati per ottenere il controllo remoto.
‌Valve corpo e nucleo sfera‌:
‌Valve corpo materiale‌: acciaio fuso, acciaio inossidabile (come 304/316) o plastica (scenari resistenti alla corrosione), gamma di diametro dn 15-300 mm, resistenza alla pressione 1. 6-6. 4MPA.
Progettazione del core di Ball:
Il nucleo a sfera di tipo L collega solo due canali verticali, con una struttura leggera e una coppia bassa.
Il nucleo a sfera di tipo T utilizza un sigillo a quattro posti, che può controllare in modo flessibile lo stato di connessione dei tre canali, ma richiede una coppia di guida più elevata.
‌ Componenti di seta::
‌Soft SEAL‌: PolyTrafrOroetilene (PTFE) Anello di tenuta, resistente alla temperatura -30 grado ~ 180 gradi, per ottenere una tenuta senza perdite.
‌ HARD SEAL‌: sovrapposto in carburo, resistente ad alta temperatura fino a 250 gradi, adatto a vapore ad alta pressione o mezzi corrosivi.



valvola a sfera a tre vie pneumatica



Vantaggi
‌ Alta sigillatura: la struttura di tenuta elastica della sede della valvola a quattro lati raggiunge una perdita zero e può resistere al vuoto a 6,4 mpa di alta pressione.
‌ Struttura di compatta: la flangia integrata o la progettazione della connessione filettata riduce il requisito dello spazio di installazione e non richiede che il corpo della valvola sia smaltato per la manutenzione.
‌ Compatibilità dei media a livello: adatto a media corrosivi come gas, liquido, vapore e acido forte/alcali e il corpo della valvola lucida sanitaria soddisfa gli standard asettici alimentari/farmaceutici.
‌ Controllo inflessibile: supporta il manuale, il posizionatore pneumatico o intelligente (4-20 MA Input Signal Input) Multi-Mode Control.

Applicazioni
‌Chimical/Petroleum:
Diversione di petrolio e gas ad alta temperatura (come materie prime di reazione di confluenza della valvola a T), taglio del gasdotto ad alta pressione.
‌ Protezione ambientale/trattamento dell'acqua:
Dosaggio preciso di reagenti e controllo della miscelazione delle acque reflue per ridurre i rifiuti di reagenti chimici.
‌FOOD/PROGRAMMA:
Distribuzione del fluido asettico per evitare la contaminazione residua del mezzo.
‌Energy/hvac:
Regolazione equilibrata dei media caldi e freddi nella rete di riscaldamento per ridurre il consumo di energia del 15%-20%.
