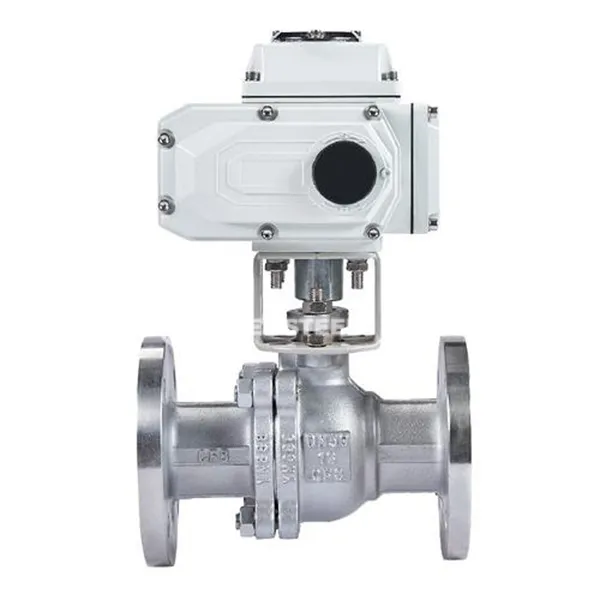

Descrizione della valvola a sfera elettrica
Una valvola a sfera elettrica è una valvola automatizzata che spinge la sfera a ruotare attraverso un attuatore elettrico per tagliare, collegare o regolare il flusso del supporto della pipeline. Le sue funzioni fondamentali includono il controllo remoto della direzione del flusso del mezzo, una regolazione precisa del flusso (come le caratteristiche di regolazione lineare della valvola a sfera di tipo V) e l'adattamento ai requisiti di apertura e chiusura di varie condizioni di lavoro (alta pressione, alta temperatura, media corrosivi).
2. Composizione principale
Attuatore elettrico:
Motore integrato, dispositivo di riduzione e sistema di controllo intelligente, segnale di interruttore di supporto (come 24 V DC) o segnale analogico (4-20 Ma) per guidare lo stelo della valvola per ruotare.
Alcuni modelli sono dotati di motore sincrono a magnete permanente e dispositivo di feedback angolare per ottenere 0. 05 Seconda risposta rapida e controllo preciso della posizione della valvola.
Valve Body:
Valve Body: realizzato in acciaio inossidabile, acciaio fuso o plastica, la struttura è divisa in tipo flangia, tipo di wafer o connessione filettata e il diametro copre DN15 ~ 250 mm.
Ball: la palla standard è un design a tutto diametro (la resistenza al fluido è vicino a un tubo diritto) e la sfera di tipo V raggiunge la regolazione del rapporto di flusso attraverso slot speciali.
Componenti di seta::
Sigillo morbido PTFE o sigillo duro in metallo (come sedile della valvola in carburo saldato), vanno dalla pressione dal vuoto a 6,4 MPA, resistenza alla temperatura -30 grado ~ 450 gradi.
La tecnologia brevettata (come la struttura di compressione dell'anello di tenuta in gomma) può impedire al mezzo di penetrare nel divario tra la palla e l'alloggiamento della valvola, estendendo la durata del servizio
Specifica della valvola a sfera a funzionamento elettricamente
|
Dn |
DN50 ~ 500mm (altre dimensioni della porta, indicare quando si ordina) |
|
Pressione nominale |
1. 0 ~ 1.6mpa (altro standard di pressione, indica quando si ordina) |
|
Materiale del corpo |
Ferro duttile (Q), WCB (C), SS304 (P) |
|
Materiale di tenuta |
NBR (X1), NR (X2), EPDM (X3), FPM (X4) |
|
Temperatura media. |
W1: -20 ~ 80 gradi, w2: -20 ~ 150 gradi |
|
Modalità di connessione |
Flangia, wafer |
|
Attuatore pneumatico |
Serie JLAT, serie JLAW, serie JLGT, serie di attuatori importati |
|
Modalità di azione |
A doppia recitazione, recitazione singola normalmente chiusa, recitazione singola normalmente aperta |
|
Attuatore elettrico |
Serie JLA, serie JLB, Serie di attuatori LMported |
|
Modalità di controllo |
Tipo di interruttore standard, tipo di regolazione integrale, tipo di interruttore integrale, tipo di bus di campo |
valvola a sfera azionaria elettricamente
Applicazioni
Chimico ed energia:
Controllo a vapore ad alta temperatura: le valvole a sfera a sigillo duro a 450 gradi vengono utilizzate per pipeline di sale fuso o commutazione del terreno di calore del reattore.
Gestione corrosiva dei media: i corpi delle valvole di plastica (come PTFE) sono adatti a forti sistemi di rilascio di acido e alcali.
Trattamento delle acque e protezione ambientale:
Dosaggio di precisione: le valvole a sfera di tipo V riducono i rifiuti di droga attraverso la regolazione del flusso lineare.
Alimenti e prodotti farmaceutici:
Produzione asettica: il corpo della valvola lucida a specchio e nessun design ad angolo morto soddisfano gli standard di igiene GMP.
Aerospaziale:
Lightweight e affidabilità: le valvole a sfera in miniatura (diametro inferiore o uguale a DN15) sono utilizzate nei sistemi di carburante o idraulici e possono resistere a vibrazioni estreme e differenze di temperatura.
