Descrizione della valvola a sfera di flangia a due pezzi
La valvola a sfera di flangia a due pezzi è una valvola composta da un corpo della valvola principale e un corpo della valvola ausiliaria collegata da flange. La sfera ruota attorno alla linea centrale del corpo della valvola per ottenere un controllo medio di apertura e chiusura. È adatto per i sistemi di condutture industriali per controllare il flusso di liquidi, gas e vapore. Ha una struttura compatta, una forte tenuta, una comoda flessibilità di installazione e manutenzione ed è ampiamente utilizzato in condizioni di media e bassa pressione.
Caratteristiche
Prestazioni di sede: la palla e il sedile della valvola sono abbinati ad alta precisione per ottenere zero perdite (livello di tenuta standard ANSI). Funzionamento Conveniente: il funzionamento manuale viene aperto e chiuso ruotando la maniglia di 90 gradi e può anche essere dotato di attuatori pneumatici/elettrici per il controllo automatico. Resistenza alla corrosione: il materiale del corpo della valvola può essere selezionato da 304/316 in acciaio inossidabile, acciaio di carbonio o in lega ed è adatto per una varietà di media (come fluidi di acqua, olio, acido e alcalino). Low Resistenza a flusso: la struttura del diametro completo riduce la perdita di pressione del fluido e riduce il consumo di energia del sistema.
Specifica della valvola a sfera di flangia a due pezzi
Temperatura applicabile:-20ºC ~ 150 ºC
Materiali principali:WCB/CF8/CF8M/CF3/CF3M
Medium applicabile:Acqua / petrolio / gas / causticità
Punteggio di pressione:Pn 16- Pn125, 150lb -6000 lb
Gamma di dimensioni:1/2 "~ 12" (dn 15- dn300)
Materiale principale:
| ARTICOLO | PARTE | MATERIALE | ||
| 1 | Corpo | CF8M/CF3M | CF8/CF3 | WCB |
| 2 | Sedile a sfera | Ptfe/rptfe/ppl | ||
| 3 | Palla | 316 | 304 | 201 |
| 4 | Guarnizione del corpo | Ptfe | ||
| 5 | Cappuccio | CF8M/CF3M | CF8/CF3 | WCB |
| 6 | Gambo | 316 | 304 | 201 |
| 7 | Rondella spinta | Ptfe | ||
| 8 | Confezionamento dello stelo | Ptfe | ||
| 9 | Nut di ghiandola | 304 | ||
| 10 | Maniglia | 201/WCB | ||
| 11 | Rondella primaverile | 304 | ||
| 12 | Noce | 304 | ||
| 13 | Copertura della maniglia | Plastica | ||

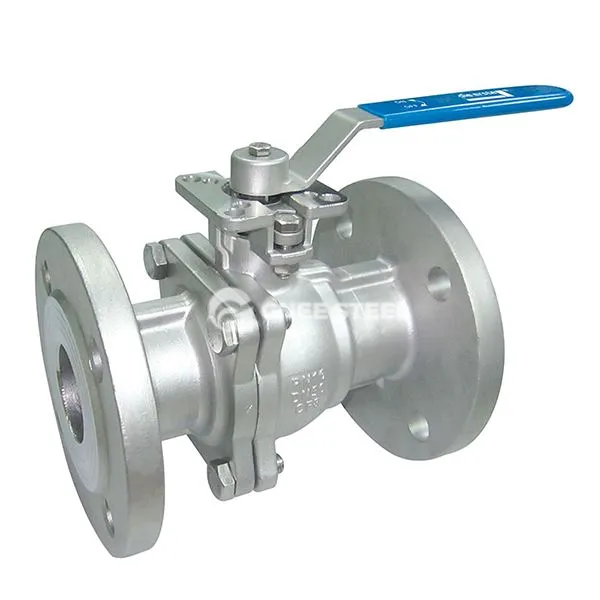

Valvola a sfera flangiata a due pezzi
Applicazioni
Sistemi di tubazioni industriali: controllo dei media in settori come petrolchimici, trattamento delle acque e lavorazione degli alimenti.
Scenari ad alta pressione: connessione standardizzata attraverso le estremità della flangia (supportando ANSI, Din, GB e altri standard) per soddisfare i requisiti della pipeline ad alta pressione.
Controllo dell'automazione: gli attuatori pneumatici rispondono rapidamente e sono adatti a condizioni di lavoro che richiedono frequenti apertura e chiusura o telecomando.
