Descrizione della valvola di ritegno elettrico
La valvola di ritegno elettrica è un dispositivo di ritegno che controlla l'apertura e la chiusura del disco della valvola attraverso un attuatore elettrico. Ha sia la funzione di interruzione a senso unico di una valvola di ritegno tradizionale sia la capacità di controllo dell'automazione remota di una valvola elettrica. Le sue funzioni di base includono:
Riveghimento anti-medio: basarsi sulla struttura di tenuta del disco della valvola e sulla sede della valvola per impedire il flusso inverso del mezzo;
Apertura e chiusura intelligente: ricezione di segnali esterni (come istruzioni PLC) attraverso l'attuatore elettrico per ottenere un'apertura e la chiusura precisa della valvola.
Componenti principali
Corpo valvola: adotta principalmente una struttura in acciaio inossidabile a tre pezzi (coperchio della valvola sinistra + corpo della valvola media + coperchio della valvola destra), che è fissata da bulloni per migliorare la tenuta;
Disco di valvole: sollevamento o design al swing, la superficie di tenuta è coperta con strato fluoroplastico/in gomma, adatto a mezzi corrosivi;
Attuatore elettrico: motore integrato, dispositivo di trasmissione degli ingranaggi a vite senza fine, supporta il segnale 4 ~ 20MA o il controllo del comando digitale.
Principio di lavoro
Flowforw: la pressione media spinge il disco della valvola aperta per consentire la circolazione; Flusso di riferimento o chiusura attiva: l'attuatore elettrico guida il disco della valvola per forzare la chiusura per bloccare il backflow (le valvole di ritegno tradizionali si affidano a media pressione e mortase, mentre le valvole di ritegno elettriche possono intervenire attivamente).
Specifica della valvola di ritegno elettrico
| Parte | Materiale | It Spec. |
| Corpo | Ghisa | A126 Classe b |
| Ferro duttile | A536 Gr. 65-45-12 | |
| Lancia | Acciaio inossidabile 410 | A276 S410 00 |
| Acciaio inossidabile 431 | A276 S431 00 | |
| Anello di sedile | EPDM/NBR | |
| O-ring | EPDM/NBR | |
| Boccola | Ptfe | |
| Bronzo | B62 C83600 | |
| Standard valvola | ||
| ISO 5752/BS5155/BS EN 593/MSS sp -67/API 609 | ||
| Tempratura e valutazione della pressione | ||
| Pressione di lavoro | 16 bar/27.5 bar | |
| Pressione di prova | Shell: 24bar/37.5bar | |
| Sigillo: 17.6Bar/27.5Bar | ||
| Temperatura di lavoro | -20 grado a 110 gradi EPDM | |
| -10 grado a 80 gradi nbr sedili | ||
| Media idonei | Acqua, petrolio e gas | |
| Descrizione Prodotti | ||
| Misurare | Dn 40- dn1200 | |
| Termina Flange | ANSI B 16.1, EN 1092, AS 2129 | |
| Faccia a faccia | ANSI B 16.10; En 558-1 serie 20 | |
| Flangia superiore | ISO 5211 | |
| Prodotti correlati | 1. Capezzoli e prese in acciaio al carbonio | 2. Flange |
| 3. raccordi per salti in acciaio al carbonio | 4. Tubi | |
| 5. Raccordi ad alta pressione | 6. Valvole | |
| 7. ptfe. Thread sigillo nastro | 8. Raccordi in ottone | |
| 9. raccordi per tubi di ferro duttile | 10. Raccordi di rame | |
| 11. Raccordi scanalati | 12. Adatti sanitari, ecc. | |
| Certificato | BSI, ISO9001: 2008 | |
| Applicazioni | Acqua dolce, acque reflue, acqua di mare, aria, vapore, cibo, medicina, oli, alcali, sale ecc. | |
| Sono disponibili disegni o design dell'acquirente. | ||
| Pacchetto | 1. Cartoni senza pallet. | |
| 2. Cartoni con pallet. | ||
| O come requisiti dell'acquirente. | ||

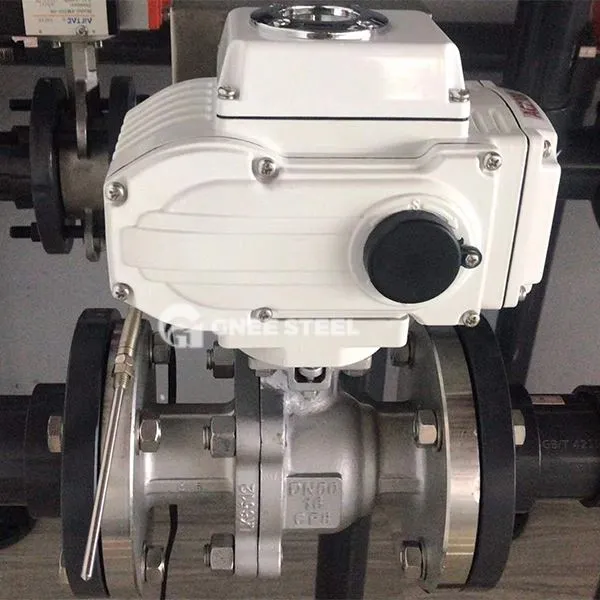

Valvola di ritegno elettrico
Vantaggi
Affidabilità alta: l'attuatore elettrico può forzare il disco della valvola a chiudere, evitando il fallimento della tradizionale valvola di ritegno a causa del blocco delle impurità; Lungo vita: la resistenza alla corrosione dell'acciaio inossidabile è migliore di quella delle valvole in ghisa/acciaio al carbonio.
Limitazioni
Dipendenza sull'alimentazione esterna: quando la potenza è disattivata, deve fare affidamento sulla potenza di backup o sulla struttura meccanica per mantenere la funzione; ALTA COSTO: L'attuatore elettrico e la struttura divisa rendono il prezzo superiore alle valvole di controllo ordinarie
