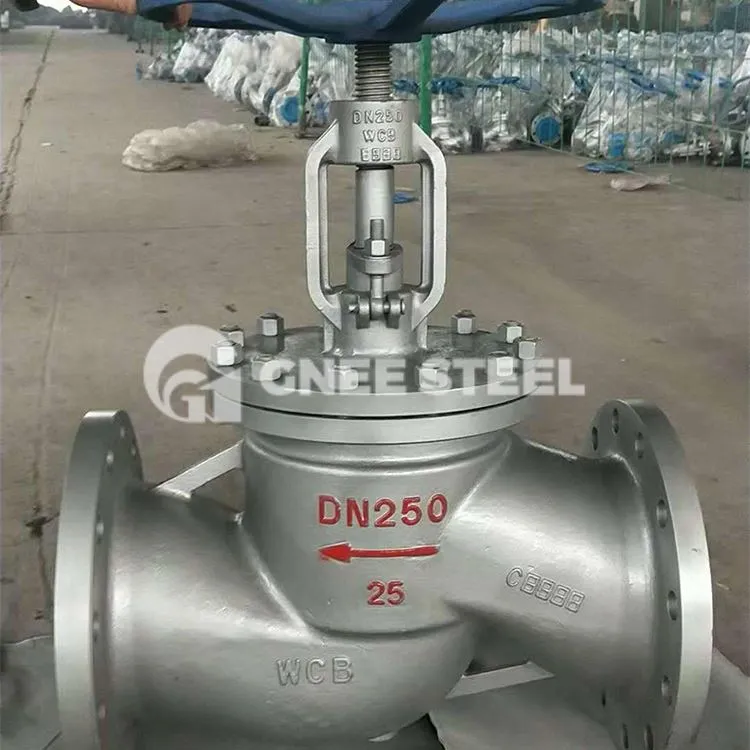

Descrizione della valvola del globo in acciaio standard DIN
Il meccanismo di chiusura della valvola del globo in acciaio Din è chiamato tappo a disco o valvola e può essere lavorato in molte forme diverse. Modificando la forma del disco della valvola, la portata attraverso la valvola può variare notevolmente in base al numero di giri dello stelo della valvola quando la valvola è aperta. Il design del disco curvo più comune o "tradizionale" viene utilizzato nella maggior parte delle applicazioni perché ospita il movimento dato (rotazione) dello stelo della valvola meglio di altri design. I dischi a V-Port sono progettati per la limitazione del flusso fine attraverso varie percentuali di apertura e sono adatti a tutte le dimensioni delle valvole globali. I tipi di ago sono progettati per la regolazione del flusso assoluto, ma di solito sono disponibili solo in dimensioni più piccole. Quando è necessaria una chiusura assoluta, è possibile installare un inserto elastico morbido nel disco della valvola o nel sedile.
Gamma di dimensioni: 1/2 "-16"/DN15-DN400
Pressione: PN16/PN25/PN40
Materiali per il corpo: GG/GS-C25/SS304/SS316
Materiali del disco: CC +13 CR/SS304/SS316
Materiali staminali: 13Cr/SS304/SS316
Materiali di blocco: 25#/SS304/SS316
Pagamento: T/T, D/P o L/C
Tempo di consegna: 5-30 giorni
Elenco dei materiali della valvola in acciaio in acciaio
| Articolo n. | Nome della parte | Specifiche |
| 1 | Corpo | GG GS-C25 SS304 SS316 |
| 2 | Disco | CC +13 Cr SS304 SS316 |
| 3 | Bloccare il dado | 25# SS304 SS316 |
| 4 | Guarnizione | Grafite+SS, PTFE |
| 5 | Gambo | 13Cr, F304, F316 |
| 6 | Cofano | GG GS-C25 SS304 SS316 |
| 7 | Imballaggio | Grafite flessibile |
| 8 | Ghiandola | 13Cr, SS304, SS316 |
| 9 | Copertura della ghiandola | 25#,F304,F316 |
| 10 | Dado dello stelo | Zincato |
| 11 | Ruota della mano | C.S |
| 12 | Noce | 25# |
| 13 | Bulloni | B7, B8, 8, 2H |
| 14 | Bulloni | B7, B8, 8, 2H |
| 15 | Spillo | Lega cu |
| 16 | Bullone | B7 B8 |
| 17 | Noce | 2H 8 |
Valvola in acciaio fuso
Vantaggi della valvola del globo in acciaio fuso standard DIN
- Stringi standard di produzione e alta affidabilità
Seguendo lo standard industriale tedesco (DIN), coprendo l'intero processo di progettazione, materiali e test, garantendo che l'accuratezza dimensionale e le prestazioni di sigillatura soddisfino i requisiti delle condizioni di lavoro difficili;
Il corpo della valvola in acciaio fuso di alta qualità (come acciaio al carbonio, acciaio inossidabile) combinato con la superficie di tenuta in carburo ha sia resistenza ad alta resistenza che di corrosione e può resistere ad alta pressione (PN16-PN40), alta temperatura (fino a 350 gradi) e media acidi e alcali.
- eccellenti prestazioni di tenuta
Il disco della valvola e la sede della valvola adottano una tenuta in metallo o una progettazione di tenuta flessibile composita, il tasso di perdita è inferiore allo standard del settore e la perdita zero può essere mantenuta in funzionamento a lungo termine;
La struttura del soffietto (alcuni modelli) migliora ulteriormente l'affidabilità della tenuta ed è adatta al taglio sicuro di mezzi tossici, infiammabili ed esplosivi.
- Durabilità e bassa manutenzione
Il processo di fusione rende la struttura della valvola compatta, senza concentrazione di sollecitazione di saldatura, la resistenza a compressione è aumentata di oltre il 30%e la durata di servizio è estesa di 2-3 volte rispetto alle valvole ordinarie;
Lo stelo della valvola e la struttura guida con precisione riducono la perdita di attrito e il ciclo di manutenzione può raggiungere più di 5 anni.
- Adattabilità flessibile
Fornire una varietà di calibri (15-300 mm), metodi di connessione (flangia, filo) e livelli di pressione (PN1.6-PN16) per soddisfare le esigenze di diversi sistemi di pipeline;
Supportare l'unità manuale, elettrica o pneumatica, adattarsi ai sistemi di controllo automatico.
Applicazioni della valvola del globo di acciaio fuso standard DIN
- PetroChimical Industry
Scenari di applicazione: gasdotte di petrolio greggio, controllo dei media del reattore, importazioni ed esportazioni di serbatoi di accumulo di acido e alcali;
Problema Risoluzione: prevenzione di incidenti di sicurezza causati dalla perdita di mezzi corrosivi e riducendo il rischio di blocco del gasdotto di fluidi ad alta viscosità (come l'olio pesante).
- Nergia e sistema di alimentazione
Scenari di applicazione: sistema di acqua di alimentazione della caldaia delle centrali termiche, circuito di raffreddamento delle centrali nucleari e stazioni di regolazione della pressione del gas;
Problema Risoluzione: resistenza ad alta temperatura e alta pressione (temperatura di lavoro fino a 350 gradi) garantisce un funzionamento stabile in condizioni di lavoro estreme ed evita il vapore o il riflusso dell'acqua ad alta temperatura per danneggiare l'attrezzatura.
- Marmaceutica e trasformazione alimentare
Scenari di applicazione: linea di fluido di linea di produzione asettica, media alimentare (come sciroppo, prodotti lattiero-caseari) trasporto;
Problema Risoluzione: corpo a valvola lucidata specchio (RA inferiore o uguale a 0,8 μm) e la progettazione sanitaria soddisfa la certificazione GMP per prevenire la contaminazione incrociata.
- protezione ambientale e ingegneria municipale
Scenari di applicazione: scarico dei fanghi dagli impianti di trattamento delle acque reflue, regolamentazione della rete di riscaldamento urbano; Problema Risoluzione: i canali di flusso a bore riducono la perdita della testa e il design dell'usura per impurità anti-particella migliora l'efficienza del sistema.
