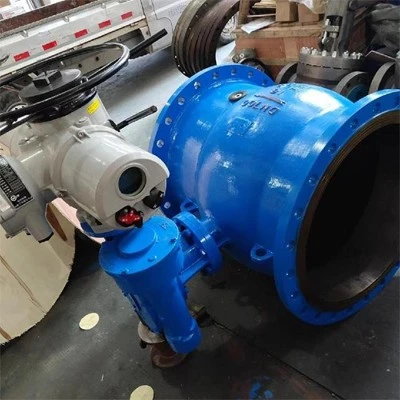

Una valvola emisferica eccentrica elettrica è un tipo di valvola che utilizza un motore elettrico come fonte di energia per controllare l'apertura e la chiusura della valvola controllando la rotazione del motore. Presenta un design eccentrico dell'emisfero, che controlla il flusso del fluido ruotando l'emisfero. È caratterizzato da bassa resistenza al flusso, buone prestazioni di tenuta, resistenza alla corrosione e lunga durata. Le valvole emisferiche eccentriche elettriche sono ampiamente utilizzate nei settori petrolifero, chimico, metallurgico, energetico, dell'approvvigionamento idrico urbano e del trattamento delle acque reflue, fungendo da dispositivo di controllo dei fluidi altamente efficiente, sicuro e affidabile.
Composizione strutturale
Corpo valvola
Nucleo valvola a sfera eccentrica: utilizza un design eccentrico doppio o triplo (albero della valvola sfalsato rispetto al centro del corpo valvola e al centro della superficie di tenuta). Il disco della valvola è emisferico e forma una tenuta a contatto lineare con la sede della valvola, determinando una pressione di tenuta concentrata e prestazioni di tenuta eccellenti.
Selezione dei materiali: i materiali del corpo valvola includono acciaio al carbonio, acciaio inossidabile e acciaio legato; le superfici di tenuta utilizzano comunemente leghe dure (come la lega di stellite), ceramica o materiali di rivestimento di saldatura resistenti all'usura-, adatti ad alte-temperature, alta-pressione e mezzi corrosivi.
Sezione Attuatori Elettrici
Tipo di azionamento: diviso in attuatori elettrici rotanti (valvole a sfera eccentriche rotanti di 90 gradi corrispondenti) e attuatori elettrici lineari (richiede l'adattamento del meccanismo di conversione degli ingranaggi).
Metodo di controllo: Supporta il tipo on/off (completamente aperto/completamente chiuso) e il tipo di regolazione (controllo del segnale 4-20 mA del grado di apertura).
Funzioni aggiuntive: può integrare moduli intelligenti come feedback di posizione, protezione di coppia, monitoraggio remoto e diagnosi dei guasti.
Principio di funzionamento
Azionamento elettrico
L'attuatore riceve segnali di controllo (come segnali di commutazione DC4-20mA, DC24V o protocollo di comunicazione RS485). Il motore all'interno dell'attuatore ruota, trasmettendo potenza allo stelo della valvola tramite un riduttore.
Lo stelo della valvola fa ruotare il disco emisferico della valvola in modo eccentrico, aprendo o chiudendo la valvola.
Meccanismo di tenuta
All'apertura: il disco della valvola si sgancia rapidamente dalla superficie di tenuta, riducendo l'attrito e diminuendo la coppia operativa.
Durante la chiusura: il disco della valvola, attraverso l'azione del cuneo eccentrico, comprime la superficie di tenuta, formando una tenuta in metallo duro o una tenuta morbida (come un rivestimento in gomma), garantendo zero perdite.
Vantaggi
Controllo automatizzato
Supporta il funzionamento remoto, il controllo temporizzato o l'integrazione con sistemi DCS/PLC per il funzionamento non presidiato e una migliore efficienza produttiva.
Regolazione ad alta-precisione
Gli attuatori elettrici di regolazione possono controllare con precisione l'apertura della valvola (precisione ±1%), adattandosi alle esigenze di regolazione fine di flusso, pressione e temperatura.
Coppia ridotta, lunga durata
La struttura eccentrica riduce l'attrito, con conseguente bassa richiesta di coppia in uscita per l'attuatore elettrico e prolungando la durata del motore e dei componenti della trasmissione.
Usura frequente delle superfici di tenuta, lunghi cicli di manutenzione e basso costo complessivo.
Risposta rapida
Gli attuatori elettrici offrono velocità di apertura e chiusura elevate (tipicamente<10 seconds), suitable for emergency shut-off or rapid adjustment scenarios.
Sicuro e affidabile
Integra protezione da sovraccarico, ripristino dello spegnimento automatico-e design a prova di esplosione-(certificato Ex), adattandosi a condizioni di lavoro pericolose.
Applicazioni
Petrolio e gas
Valvole di controllo remoto per condotte a lunga-distanza, raffinerie e stazioni di lavorazione del gas naturale.
Industria chimica
Trasporto di mezzi corrosivi e regolazione delle portate di ingresso e uscita nei recipienti di reazione.
Industria energetica
Controllo automatico dell'acqua di alimentazione delle caldaie, delle condutture del vapore e dei sistemi dell'acqua di raffreddamento.
Trattamento delle acque
Regolazione e intercettazione del flusso-negli impianti di trattamento delle acque reflue, impianti di desalinizzazione dell'acqua di mare e condotte di approvvigionamento idrico.
Industria metallurgica
Valvole ad azionamento remoto per sistemi di trasporto di metalli fusi e di rimozione delle polveri ad alta temperatura-.
Costruire HVAC
Bilanciamento e regolazione di impianti centralizzati di condizionamento e reti di riscaldamento.
