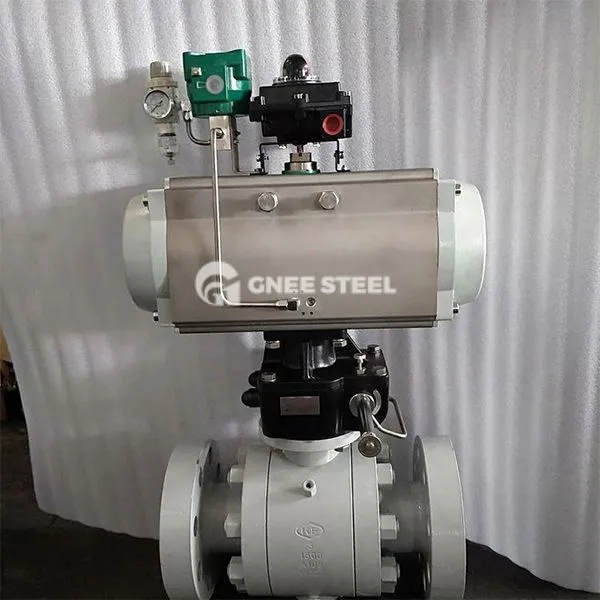

Alta pressione2- modiDescrizione delle valvole a sfera
La valvola a sfera a due vie ad alta pressione è appositamente progettata per il controllo medio ad alta pressione. Adotta un corpo della valvola a due pezzi (corpo della valvola principale + corpo ausiliario ausiliario) e una struttura di connessione alla flangia. Il mezzo viene aperto e chiuso o la direzione del flusso è controllata ruotando la sfera 9 0. È adatto per scenari ad alta pressione di classe 150 ~ 2500lb (PN1.0 ~ PN420).
La struttura centrale include:
Split Valve Body: i corpi della valvola principale e ausiliaria sono collegati da bulloni o flange, che è conveniente per la manutenzione dello smontaggio e la sostituzione della tenuta;
Design a sfera fisso/fisso:
Bfera fluida: la pressione media spinge la palla per premere l'anello di tenuta, che è adatto per media e bassa pressione (inferiore o uguale a PN25);
Fall : la sfera è fissata dagli steli della valvola superiore e inferiore e la sede della valvola è sigillata in modo galleggiante, che è adatto per una pressione ultra-alta (maggiore o uguale a PN420);
Forma di seta: sigillo in carburo (resistente alla temperatura a 425 gradi), guarnizione morbida PTFE (inferiore o uguale a 180 gradi), il livello di perdita raggiunge il livello di ANSI VI.
Alta pressione2- modiSpecifica delle valvole a sfera
|
Dn |
DN15 ~ 200mm |
|
Pressione nominale |
1,6 ~ 42MPA (altro standard di pressione, indicare quando si ordina) |
|
Materiale del corpo |
WCB (C), SS304 (P), SS316 (R) |
|
Materiale di tenuta |
PTFE (F), PPL (PPL), Metal Hard (H), Hard Letre (Y) |
|
Temperatura media. |
W2: -20 ~ 150 gradi w3: -20 ~ 250 gradi w4: -29 ~ 425 gradi |
|
Modalità di connessione |
Flangia, saldatura di testa, filo femminile |
|
Attuatore pneumatico |
Serie JLAT, serie JLAW, Serie di attuatori LMported |
|
Modalità di azione |
A doppia recitazione, recitazione singola normalmente chiusa, recitazione singola normalmente aperta |
|
Attuatore elettrico |
Serie JLA, serie JLB, Serie di attuatori LMported |
|
Modalità di controllo |
Tipo di interruttore standard, tipo di regolazione Lntegral, tipo di interruttore integrale, tipo di bus di campo |
Alta pressione2- modiValvole a sfera
Esempi di applicazioni e modelli
Petroochimico: controllo oli e acidi ad alta temperatura e ad alta pressione (come Q41f -16 p valvola a sfera in acciaio inossidabile); Energia e potenza: condutture a vapore e sistemi di caldaie (come valvole a sfera ad alta pressione della serie BKH); Sistema idraulico: commutazione del circuito dell'olio idraulico (come valvola a sfera in acciaio carbone ad alta pressione di tipo KHB); Mezzi speciali: gas corrosivi (come combinazione 316L in acciaio inossidabile + tenuta in carburo).
Punti di selezione e installazione
Raccomandazioni di selezione: Scenari di pressione altamente: priorità alla struttura a sfera fissa + sigillo in carburo, adatto a frequenti carichi di apertura e chiusura e impatto; Media corrosiva: selezionare il corpo della valvola in acciaio inossidabile 316/316L o una superficie nichelata; Standard FLASG: corrispondono a specifiche della flangia della pipeline (come ASME B16.5, HG/T20592). Specifiche di installazione:
I bulloni della flangia devono essere serrati simmetricamente per evitare la deformazione del corpo della valvola e la perdita;
Lo spazio operativo dello stelo della valvola (maggiore o uguale a 90 gradi) deve essere riservato e l'attuatore pneumatico/elettrico deve essere dotato di un interruttore di limite.
